Для энергоснабжения линий шинопровода BD2 в зависимости от требований предлагаются различные варианты секций ввода питания .
- Ввод кабеля с торца
- Центральный кабельный ввод
- Ввод кабеля с торца с коммутационным аппаратом
- Ввод распределительного щита
- Исполнение с вводом кабеля с 1, 2 или 3 сторон

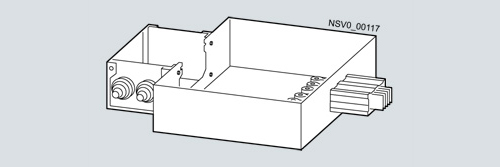

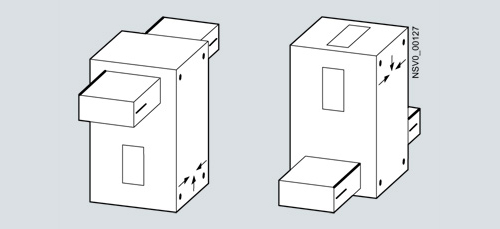

Пример: торцевая секция ввода питания с кабельной коробкой
Особенности:
- Ввод кабеля с торца.
- Плата кабельных вводов (алюминий) для одножильного кабеля.
- Подключение кабеля на болтах. Болты входят в объем поставки.
- При подключении 5-проводникового кабеля установленную на заводе перемычку между PE и N можно удалить.
- Секции ввода питания поставляются без стыковочного узла.
- IP54 или IP55 степень защиты
При вводе питания с двух концов шинопровода необходимо предусматривать дополнительный стыковочный узел.

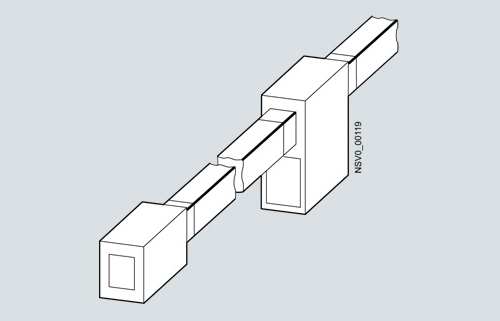

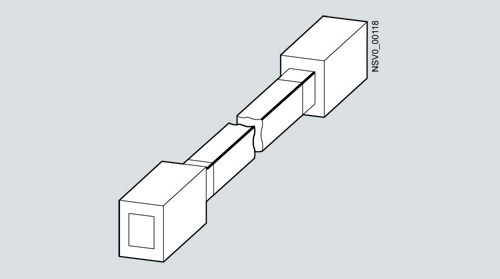

Ввод питания с двух концов BD2.-...-EE
Для распределения больших мощностей при малых поперечных сечениях шин иногда рекомендуется прибегать к центральному вводу питания. Он монтируется в середине участка между двумя секциями шинопровода. С помощью одного кабеля питание подается одновременно в левый и правый сектор шинопровода Таким образом, к примеру, имея центральный ввод на 1000 A , можно подавать 2000 A . При этом особое внимание должно быть уделено защите системы шин от перегрузки и короткого замыкания.
Если защита от короткого замыкания предвключенным аппаратом не обеспечивается, и/или если перегрузка при данном типе и количестве потребителей отсутствует, необходимы дополнительные меры защиты.
При этом возможны два варианта:
- Использование центрального ввода питания с коробками секционирования справа и слева от ввода. Коробка секционирования оснащается устройством (предохранителем или автоматом) , которое обеспечивает защиту от короткого замыкания и перегрузки.
- Использовать вводы с двух сторон, располагая их в середине участка шинопровода. Две входящих линии имеют свою отдельную защиту в распределительном устройстве.
При использовании торцевых вводов питания дополнительно к центральному вводу для каждого торцевого ввода требуется дополнительный стыковочный узел.

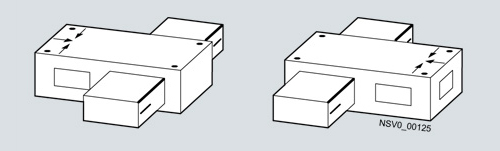

Торцевой ввод BD2.-...-EE с центральным вводом BD2.-...-ME
Торцевые вводы питания
Ввод кабеля с торца; возможен боковой ввод кабеля при конструктивном исполнении с кабельной коробкой BD2.-...-EE-KR.

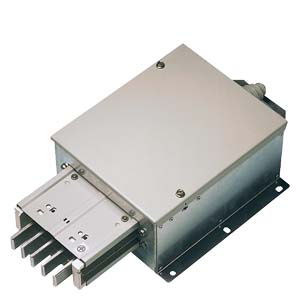

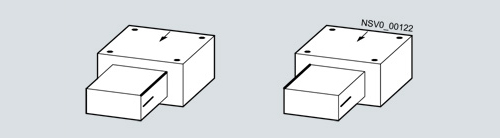

Торцевые вводы питания BD2.-...-EE и BD2.-...-EE-KR
Последовательность фаз можно изменять по месту поворотом пакета шин.

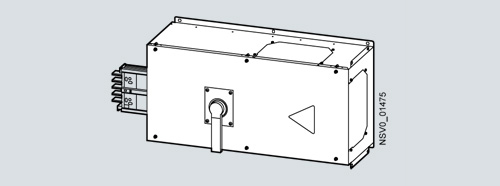

Торцевой ввод питания с рубильником разъединителем
Торцевой ввод питания с рубильником разъединителем
Узел подключения к распределительным устройствам
Для подключения BD2 к распределительному устройству.
Узел подключения к распределительным устройствам BD2.-...-VE
Центральные вводы питания
Ввод кабеля возможен с 3 сторон. Последовательность фаз можно изменять по месту поворотом пакета шин.

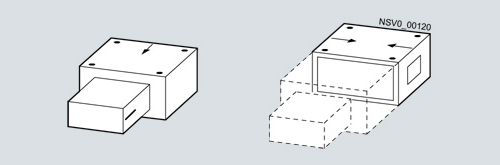

Секции центрального ввода питания BD2.-...-ME (PE слева и PE справа)
Секции центрального ввода питания BD2.-...-ME (PE сзади и PE впереди)
