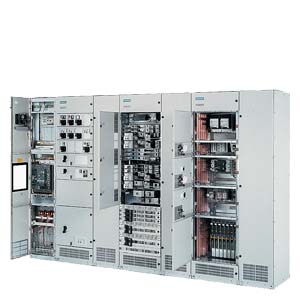

Электрощиты и центры управления двигателями SIVACON
Низковольтные распределительные устройства выступают связующим звеном между оборудованием для выработки (генераторы), передачи (кабели, воздушные линии) и преобразования (трансформаторы) электроэнергии, с одной стороны, и потребителями (двигатели, электромагнитные клапаны, сервоприводы, аппараты для отопления, освещения и кондиционирования) – с другой.
Поскольку большинство потребителей работает на низком напряжении, то низковольтным распределительным устройствам придается особое значение как в общественных, так и в промышленных сооружениях.
Условием надежного энергоснабжения является высокий коэффициент готовности оборудования, гибкость в отношении изменений и адаптации к соответствующим процессам, а также высокая безопасность в работе и обслуживании.

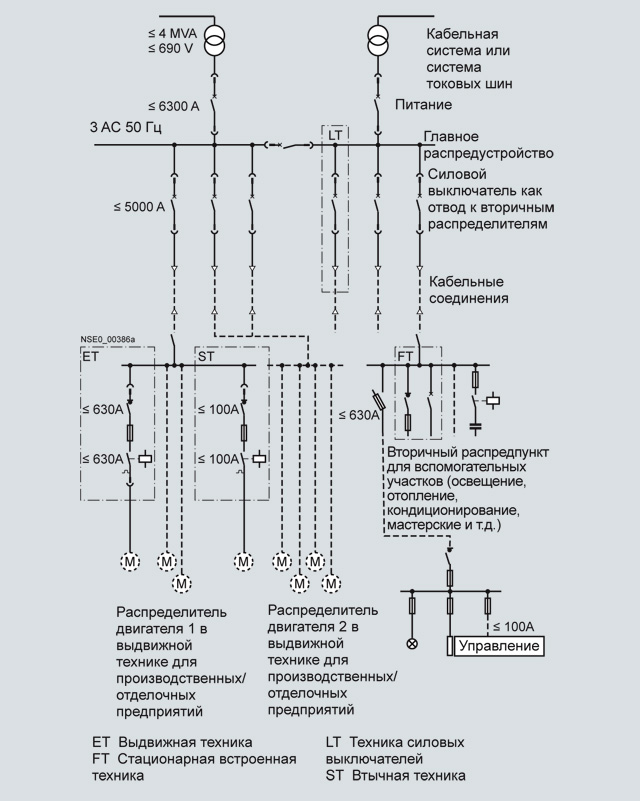

Распределение энергии в низковольтной сети в основном осуществляется через главный щит (силовой центр) и множество вторичных или двигательных распределителей, называемых также центрами управления двигателями (МСС). См. пример рядом.
Оптимальным выбором для решения задач в низковольтной сети с макс. током до 7400 A являются распредустройства SIVACON. Щиты SIVACON 8PV изготавливается компанией Siemens в Лейпциге, SIVACON 8PT – технологическими партнерами рядом с Вами.
Важнейшие критерии выбора указаны в таблице ниже.
|
Критерий выбора |
SIVACON 8PV |
SIVACON 8PT |
||
|---|---|---|---|---|
|
Расположение шин |
Верхнее |
Заднее |
Верхнее |
Заднее |
|
Номинальные токи |
||||
|
Сборные шины, до |
2500 A |
6300 A |
7400 A |
3200 A |
|
Ввод, до |
2500 A |
6300 A |
6300 A |
3200 A |
|
Ток эл.-динам. стойкости, до I pk |
110 kA |
220 kA (250 kA) |
375 kA |
187 kA |
|
Способ монтажа оборудования |
Стационарный |
Стационарный |
Стационарный |
Стационарный1) |
|
Планочные аппараты |
Планочные аппараты |
Планочные аппараты |
Планочные аппараты |
|
|
Втычные аппараты |
Втычные аппараты |
Втычные аппараты |
- |
|
|
Выкатные аппараты |
Выкатные аппараты |
Выкатные аппараты |
- |
|
|
Вид установки шкафов |
Отдельностоящие/у стены |
Отдельностоящие/у стены |
Отдельностоящие/у стены |
Отдельностоящие/у стены |
|
Спиной к спине |
Спиной к спине |
Спиной к спине |
Спиной к спине |
|
|
- |
Двустороннее обслуживание |
- |
- |
|
|
Назначение |
Центр управления двигат. |
Центр управления двигат. |
Центр управления двигат. |
- |
|
Распределение ЭЭ |
Распределение ЭЭ |
Распределение ЭЭ |
Распределение ЭЭ |
|
|
Производится по технологии SIVACON |
- |
- |
x |
x |
1) По желанию автоматический выключатель может иметь выкатное исполнение.
