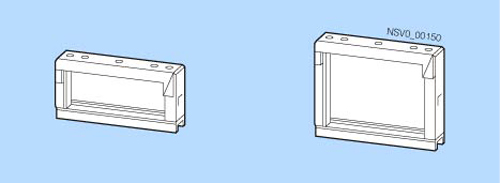

Защитные кожухи
Они обеспечивают только механическую защиту шинопровода при прохождении через стену или потолок. Защитные кожухи могут быть модифицированы.

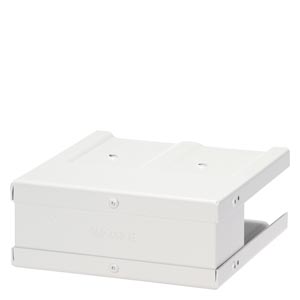

BD2-400-D и BD2-1250-D: Защитный кожух до 400 A или до 1250 A
Концевые фланцы
Концевые фланцы требуются для завершения линии шинопровода. Доступны два типоразмера.

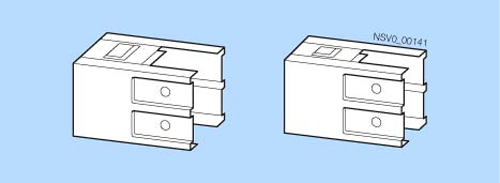

Слева: BD2-400-FE: Концевой фланец до 400 A
Справа: BD2-1250-FE: Концевой фланец от 500 до 1250 A
Аксессуары для IP54
Монтажное положение на ребро
Более высокая степень защиты достигается за счет установки дополнительных верхних крышек в точках стыковки.

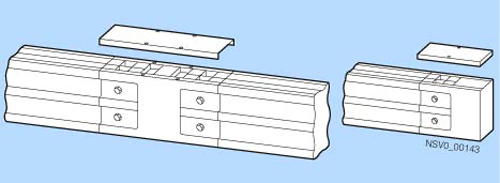

Слева: BD2-HF: Фланец для точки стыковки между двумя прямыми секциями
Справа: BD2-HFE: Фланец для точки стыковки между прямой секцией и концевым фланцем
Монтажное положение в плоскости
Более высокая степень защиты достигается за счет установки дополнительных верхних крышек в точки стыковки и отводные точки подключения.

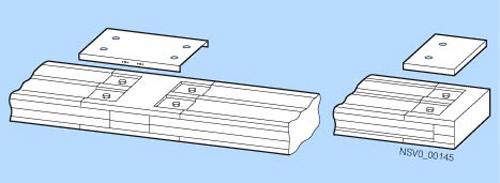

Слева: BD2-FF: Фланец для точки стыковки между прямыми секциями
Справа: BD2-FFE: Фланец для точки стыковки между прямой секцией и концевым фланцем

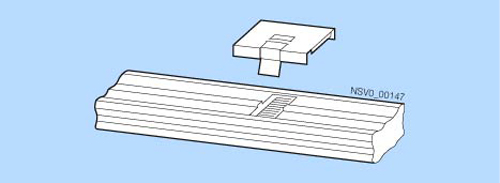

BD2-FAS: Фланец для отводной точки подключения
Вертикальное монтажное положение
Более высокая степень защиты достигается за счет установки дополнительных крышек на все точки стыковки и отводные точки подключения (спереди и сзади)

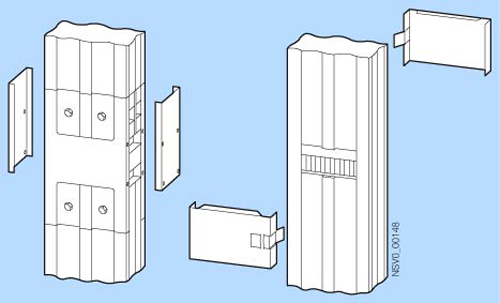

Слева: BD2-...-VF: Фланец для точки стыковки между двумя прямыми секциями
Справа: BD2-FAS:Фланец для отводной точки подключения
Аксессуары для крепления
Крепежный кронштейн
Универсальный крепежный кронштейн может использоваться для для крепления на ребро и в плоскости для всех вариантов.
BD2-400-BB и DB2-1250-BB: Крепежный кронштейн до 400 А или до 1250 A
Дистанционный кронштейн
Дистанционный кронштейн для компенсации допустимых отклонений между прямой секцией и стеной или потолком. Дистанционный кронштейн скользит в BD2-...-BB крепежном кронштейне и фиксируется в нем с помощью винтов. Для вертикальной установки линии BD2, он также может использоваться для промежуточной установки.
BD2-BD: Дистанционный кронштейн
Промежуточные втулки
Промежуточные втулки компенсируют неровность стены и потолка между блоком подвода питания и прямой секцией. Промежуточные втулки защелкиваются на крепежный кронштейн.
BD2-DSB: Промежуточная втулка
Удерживающие элементы для вертикальных линий
Они включают в себя элементы крепления на стену и аксессуары крепления к потолку.
Удерживающие элементы регулируемые для компенсации неровностей стен.
Максимально переносимая нагрузочная способность удерживающего элемента, смотри (Инженерные сведения).
BD2-BWV: Элемент крепления на стену для прямой секции и концевого блока подачи питания
При переходе от горизонтальной линии в вертикальную, крепеж к стене должен использоваться как поддерживающий элемент.

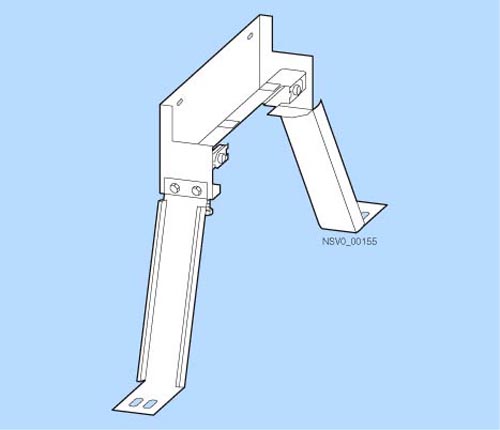

BD2-BDV: Элемент для крепления линии шинопровода к потолку
BD2-BVF: Элемент для крепления линии шинопровода к стене на каждом клемном терминале
