Конструктивное исполнение
Низковольтная распределительная и управляющая сборка прошедшая типовое испытание (TTA)
- IEC 60439-1 и EN 60439-1 (VDE 0660 часть 500)
- IEC 60439-2 и EN 60439-2 (VDE 0660 часть 502)
Степень защиты
- Высокая степень защиты IP54 для использования в тяжелых промышленных условиях
Компоненты

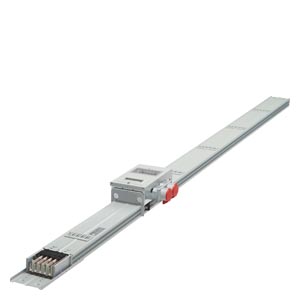

(1) Прямые секции
- С или без противопожарной вставкой
- Степень защиты IP52, или IP54 с аксессуарами (IP55 по запросу)
- 5-проводная система
- Стандартная длина 3.25 m, 2.25 m и 1.25 m
- Опциональные длины от 0.5 m до 3.24 m
- Отводные точки подключения
- Без точек подключения
- С двух сторон, с шагом 0.25 или 0.5 m по отношения к друг другу
- Противопожарные вставки: класс огнестойкости S90 и S120 согласно DIN 4102 листы 2 по 4
(2) Блоки подачи питания
- Вводной или концевой блок подачи питания
- Центральный блок подачи питания
- Степень защиты IP54 (IP55 по запросу)
- Терминал под болт
- Подвод кабеля с 1, 2 или 3 сторон
- Распределительный щит блока подачи питания
(3) Соединительные элементы
- Установка на ребро или в плоскости
- С или без противопожарной вставки
- Степень защиты IP52, или IP54 с аксессуарами (IP55 по запросу)
- L секция стандартный или опциональный угол
- Z секции
- T секции
- K секции
- Гибкие соединительные элементы
(4) Отводные блоки
- Степень защиты IP54 (IP55 по запросу) До 25 A
- Литая пластиковая оболочка
- Двойная антиповоротная функция
- Оболочка из гарячеоцинкованной листовой стали, покрытой порошковой краской
- Двойная антиповоротная функция
- Оболочка из гарячеоцинкованной листовой стали, покрытой порошковой краской
- Корректное рабочая последовательность гарантирована конструктивным исполнением
- Двойная антиповоротная функция
- Оболочка из гарячеоцинкованной листовой стали, покрытой порошковой краской
- Отводной блок поделен согласно функциям
- Оболочка для защитных аппаратов
- Оболочка для токосъемников
- Двойная антиповоротная функция
Дополнительные аппаратные блоки
- Степень защиты IP54 (IP55 по запросу)
- Для приборов 8 модульной ширины (MW)
- С или без элемента установки компонентов, закрываемого окрашенной крышкой
(5) Аксессуары
- Концевой фланец
- Для степени защиты IP54
- Фланец для монтажной позиции на ребро
- Фланец для монтажной позиции в плоскости
- Фланец для вертикальной монтажной позиции
- Для фиксации
- Универсальный крепежный кронштейн для крепления на ребро или в плоскости
- Элементы крепления для вертикальной линии, для крепления к стене или потолку
- Клемный терминал
(Image with view of components)
