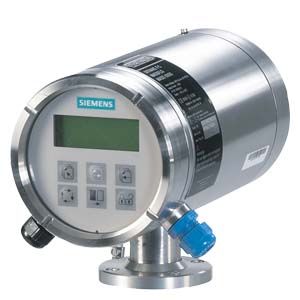

Измерение

Массовый расход[кг/сек (lb/мин)], объемный расход [л/сек (gpm)], Фракция [%], °Brix, плотность [кг/м3, lb/ft3], температура [°C (°F)]

Токовый выход

Классификация Ex ia, как опция в качестве активного или пассивного выхода, пассивный режим установлен стандартно

• ток

0 ... 20 mA или 4 ... 20 mA

• нагрузка

< 350 ?

• постоянная времени

0.1 ... 30 сек, устанавливаемая

Параметрические значения тока (соединения: 31-32)

Активный режим

U_o = 24 V, I_o = 82 mA, P_o = 0.5 W, C_o = 125 nF, L_o = 2.5 mH

Пассивный режим (макс. вход от внешнего барьера)

U_i = 30 V, I_i = 100 mA, P_i = 0.75 W, C_i = 52 nF, L_i = 100 ?H

Цифровой выход

• частота

0 ... 10 kHz, 50% скважности

• потсоянная времени

0.1 ... 30сек, устанавливаемая

• пассивный

6 ... 30 V DC, макс. 110 mA, 1 K? ? R_load ? 10 K?

Параметрические значения выхода (соединения: 56-57-58)

Активный режим

не доступен

Пассивный режим (макс. вход от внешнего барьера)

U_i = 30 V, I_i = 100 mAa, P_i = 0.75 W, C_i = 52 nF, L_i = 100 ?H

Реле (соединения: 44-45-46)

• тип

реле переключения

• нагрузка

30 V / 100 mA

• функции

уровень ошибки, номер ошибки, предельное значение, направление

• параметрические значения выхода

U_i = 30 V, I_i = 100 mA, P_i = 0.75 W, C_i = 0 nF, L_i = 0 mH

Цифровой вход (соединенияs: 77-78)

11 ... 30 V DC (R_i = 13.6 K?

• функциональность

предварительный выбор Старт/Стоп/Дальше, установка нулевой точки, сброс счетчика 1/2, управление выходом, замораживание выхода

• параметрические значения выхода

U_i = 30 V, I_i = 3.45 mA, P_i = 0.10 W, C_i = 0 nF, L_i = 0 mH

Гальваническая развязка

Все входы и выходы гальванически разделены, изоляционное напряжение 500 V

Отсечка малого расхода

• возможное значение

0 ... 9.9% от макс. расхода

• пустая труба

сенсор определения опорожнения

• плотность

0 ... 2.9 гр/см³

Счётчик

Два 8-значных счетчика для расхода вперед/назад/нетто

Индикация

• фоновая подсветка с алфавитно-цифровым текстом, 3х20 знаков для индикации расхода, суммарных значений, установок и ошибок, постоянная времени как токового выхода 1
• обратный расход показывается знаком минус

Установка нулевой точки

Вручную через клавиатуру или дистанционно через цифровой вход

Внешняя температура

• работы

-20 ... +50°C (-4 ... +122 °F)

• хранение

-40 ... +70°C (-4 ... +158 °F) (влажность макс. 95%)

Коммуникация

подготовлен для опционных доп модулей с сертификатом для Ex-использования

HART (соединения: 91-92)

Активный режим

U_o = 6.88 V, I_o = 330 mA, P_o = 0.57 W, C_o = 20 nF, L_o = 100 ?H

Пассивный режим (макс. выход от внешнего барьера)

U_i = 10 V, I_i = 200 mA, P_i = 0.5 W, C_i = 0 nF, L_i = 0 ?H

PROFIBUS PA (соединения: 95-96)

Активный режим

не доступен

Пассивный режим

U_i = 17.5 V, I_i = 380 mA, P_i = 5.32 W, C_i = 5 nF, L_i = 10 ?H

Корпус

• материал

нерж.сталь AISI 316 W1.4435

• Класс защиты

• компактный монтаж на преобразователь расхода: IP67/NEMA 4X по IEC 529 и DIN 40050
• раздельный монтаж: IP65/NEMA 4X по IEC 529 и DIN 40050

• нагрузка

18 ... 1000 Гц любая, 1.14 G гр эффективная во всех направлениях, по IEC 68-2-36, кривая E

Напряжение питания

24 V AC

• диапазон

20 ... 30 V AC

• потребляемая мощность

6 VA I_N = 250 mA, I_ST = 2 A (30 мсек)

• питание

Предусмотреть питание от безопасного трансформатора. Макс. поперечное сечение кабеля 1,5 мм2

24 V DC

• диапазон

18 ... 30 V DC

• потребляемая мощность

6 VA I_N = 250 mA, I_ST = 2 A (30 мсек)

• питание

Предусмотреть питание от безопасного трансформатора. Макс. поперечное сечение кабеля 1,5 мм2

Параметры ЭМС

• излучение помех

EN 50081-1 (лёгкая промышленность)

• помехоустойчивость

EN 50082-2 (промышленность)

NAMUR

В пределах ограничений по "Общим требованиям" с критериями ошибки A по NE 21

Ex допуск

EEx de [ia/ib] IIC T6, DEMKO 03 ATEX 13253X

Температурный класс:

Температура жидкости процесса:

• T6

• T < 85 °C (185 °F)

• T5

• 85 °C < T < 100 °C (185 °F < T < 212 °F)

• T4

• 100 °C < T < 135 °C (212 °F < T < 275 °F)

• T3

• 135 °C < T < 180 °C (275 °F < T < 356 °F)
