SIMATIC PC-based Automation

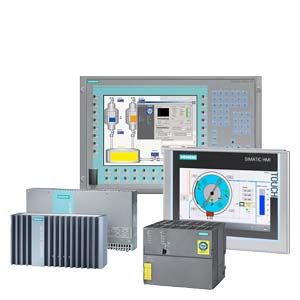

Industrial PCs

Надежные и инновационные промышленные PC являются оптимальной платформой для автоматизации на основе PC от Siemens.

PC-based controllers

Siemens разработал широкий диапазон скоординированных аппаратных и программных компонент для решений на основе  PC-based Automation. Основным компонентом является PC-based  управление на основе программного контроллера SIMATIC WinAC, открытого, гибкого и надежного контроллера на платформе ПК.

Embedded controllers

SIMATIC S7-mEC, это модульный контроллер в формате контроллера S7-300 на основе последних технологий embedded PC. Он включает как сам модуль контроллера EC31 (CPU), так и опционные модули для расширения функциональности встроенного компьютера.

Embedded bundles

Embedded bundles, это конфигурации промышленных компьютеров SIMATIC с предустановленными и готовыми к работе пакетами визуализации и управления для создания мощных, надежных и компактных систем автоматизации на машинном уровне.

Программные пакеты для SIMATIC IPC

Программные пакеты визуализации SIMATIC WinCC, WinCC flexible с меньшей стоимостью или программный контроллер SIMATIC WinAC RTX (F) могут быть заказаны вместе промышленными компьютерами SIMATIC. Требуемое условие - одновременный заказ этих пакетов и компьютеров.



Примеры приложений

Компактный блок генерации сообщений

При разработке дизайна компактного устройства одновременно выполняющего функции управления, визуализации и архивирования обойтись без использования небольшого промышленного компьютера невозможно. С программным пакетом WinAC RTX промышленный компьютер заменяет функции аппаратного контроллера, позволяя при необходимости выполнять и другие функции. Разработанный для работы в жестких условиях промышленного производства и не требующий обслуживания, промышленный компьютер, например, может быть подключен к сети Internet для отправки сообщений удаленным клиентам.

Преимущества решений на основе SIMATIC PC-based Automation:

  • Microbox PC IPC427C как надежная, компактная встроенная система
    •  Управление, визуализация и архивирование значений процесса на одном устройстве
    •   Уменьшение занимаемого места и стоимости благодаря интеграции нескольких задач на одном встроенном промышленном PC
      Предыдущее решение: один PLC и один компьютер с пакетом визуализации
  •   Легкий и быстрый доступ встроенному IPC по сети Internet



The plant concept



Измерения толщины пленки

При производстве пленки из пластика основным критерием качества является одинаковая толщина пленки по всей поверхности пленки. Для решения этой задачи измерительная головка с радиоактивным источником двигается над пленкой перпендикулярно направлению вытягивания пленки.

Детектор излучения, расположенный ниже пленки, измеряет уровень излучения и по результатам его измерений путем экстенсивных математических вычислений может быть рассчитана толщина пленки в разных ее местах и путем регулирования натяжения вытягивания компенсируются отклонения в толщине пленки.

Преимущества решения на основе SIMATIC PC-based Automation:

  • Визуализация производится с использованием WinCC, а управление с использованием WinAC RTX на PC.
  • Сложные математические алгоритмы требуют эффективной реализации и могут быть осуществлены только на языках высокого уровня подобных C++ и генерации кода для процессора компьютер.
  • Неограниченная и высокопроизводительная интеграция таких алгоритмов с программой, созданной в STEP 7 осуществляется с помощью пакета ODK (Open Development Kit).
  • Для визуализации данных осуществляется быстрый обмен данными между WinAC RTX и WinCC.
  • Программирование программы контроллера выполнено на языке CFC (Continuous Function Chart).



The plant concept



Управление на основе PC линиями покраски пластиковых деталей автомобилей

По причинам надежности и стабильности производства, производители автоматов покраски использовали централизованные компьютеры с архивными параметрами покраски разных деталей, что привело к разработке и алгоритмов управления на основе PC.

Преимущества решения на основе SIMATIC PC-based Automation:

  • Производительность управления на основе контроллера SIMATIC WinAC
  • Подключение к серверам Linux по оптоволоконной сети Industrial Ethernet
  • Открытость и гибкость для расширений
  • Возможность интеграции в существующую концепцию автоматизации
  • Сбор и архивирование данных процесса



The plant concept
