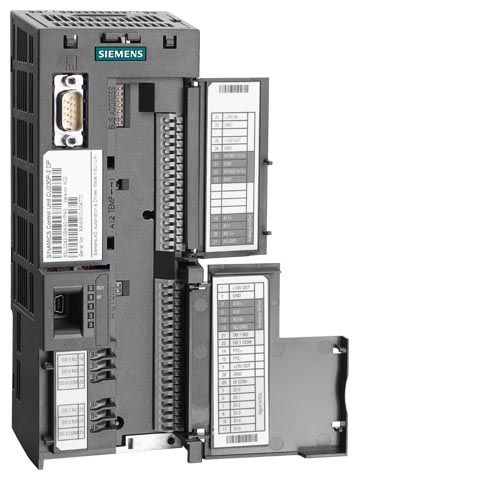

Управляющие модули
Управляющие модули CU230P-2 HVAC, CU230P-2 DP и CU230P-2 CAN

Клемма №

Сигнал

Особенности

Цифровые входы (DI) – стандарт

69

DI Com

Опорный потенциал цифровых входов

5 ... 8,
16, 17

DI0 … DI5

Свободно программируемые
разделение потенциалов, входы по
IEC 61131-2

Цифровые выходы (DO)

18

DO0, NC

Релейный выход 1
NC (2 A, AC 230 В)

19

DO0, NO

Релейный выход 1
NO (2 A, AC 230 В)

20

DO0, COM

Релейный выход 1
Общий контакт (2 A, AC 230 В)

21

DO1, NO

Релейный выход 2
NO (0,5 A, DC 30 В)

22

DO1, COM

Релейный выход 2
Общий контакт (0,5 A, DC 30 В)

23

DO2, NC

Релейный выход 3
NC (2 A, AC 230 В)

24

DO2, NO

Релейный выход 3
NO (2 A, AC 230 В)

25

DO2, COM

Релейный выход 3
Общий контакт (2 A, AC 230 В)

Аналоговые входы (AI)

3

AI0+

Дифф. вход, возможность
переключения между током,
напряжением
Диапазон значений: 0 ... 10 В, –
10 ... +10 В, 0/2 ... 10 В, 0/4 ... 20 мА

4

AI0-

10

AI1+

Дифф. вход, возможность
переключения между током,
напряжением
Диапазон значений: 0 ... 10 В, –
10 ... +10 В, 0/2 ... 10 В, 0/4 ... 20 мА

11

AI1-

50

AI2+/Ni1000

Потенциально связанный вход,
возможность переключения между
током, датчиками температуры
типа PT1000, NI1000
Диапазон значений: 0/4 ... 20 мА,
PT1000 –50 ... +250 °C;
NI1000 –50 ... +150 °C

51

GND

Опорный потенциал AI2/внутренняя
масса электроники

52

AI3+/Ni1000

Потенциально связанный вход для
датчиков температуры типа PT1000,
NI1000
Диапазон значений: PT1000 –
50 ... +250 °C; NI1000 –50 ... +150 °C

53

GND

Опорный потенциал AI3/внутренняя
масса электроники

Аналоговые выходы (AO)

12

AO0+

Потенциально связанный выход
свободно программируемый
Диапазон значений: 0 ... 10 В; 0/4 ... 20 мА

13

AO0-

Опорный потенциал AO0/внутренняя масса электроники

26

AO1+

Потенциально связанный выход
свободно программируемый
Диапазон значений: 0 ... 10 В;
0/4 ... 20 мА

27

AO1-

Опорный потенциал AO1/внутренняя
масса электроники

Интерфейс датчика температуры двигателя

14

T1 motor

Положительный вход для датчика
температуры двигателя
Тип: PTC, датчик KTY, Thermo-Click

15

T2 motor

Отрицательный вход для датчика
температуры двигателя

Питание

9

+24 V OUT

Выход питания
DC 24 В, макс. 200 мА

28

GND

Опорный потенциал
питания/внутренняя масса
электроники

1

+10 V OUT

Выход питания
DC 10 В ±0,5 В, макс. 10 мА

2

GND

Опорный потенциал
питания/внутренняя масса
электроники

31

+24 V IN

Вход питания
DC 18 ... 30 В, макс. 1500 мА

32

GND IN

Опорный потенциал входа питания

35

+10 V OUT

Выход питания
DC 10 В ±0,5 В макс. 10 мА

36

GND

Опорный потенциал
питания/внутренняя масса
электроники

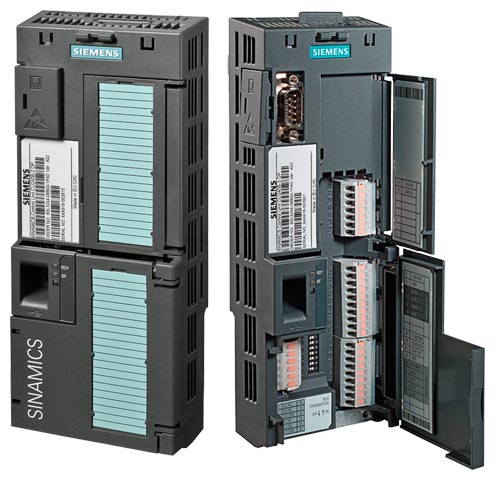

Управляющие модули CU240B-2, CU240B-2 DP

Управляющий модуль CU240B-2 с закрытыми и открытыми крышками клеммников

Клемма №

Сигнал

Особенности

Цифровые входы (DI)

5 … 8

DI0 … DI3

Свободно программируемые
(разделение потенциалов)
5,5 мА/24 В

69

DI COM

Опорный потенциал для цифровых
входов

Цифровой выход (DO)

18

DO0, NC

Релейный выход DO0
NC (0,5 A, DC 30 В)

19

DO0, NO

Релейный выход DO0
NO (0,5 A, DC 30 В)

20

DO0, COM

Релейный выход DO0
Общий контакт (0,5 A, DC 30 В)

Аналоговый вход (AI)

3

AI0+

Дифф. вход, возможность
переключения между током,
напряжением
Диапазон значений: 0 ... 10 В, -
10 ... +10 В, 0/2 ... 10 В, 0/4 ... 20 мА

4

AI0-

Аналоговый выход (AO)

12

AO0+

Потенциально связанный выход
свободно программируемый
Диапазон значений: 0 ... 10 В;
0/4 ... 20 мА

13

AO0-

Опорный потенциал AO0/внутренняя
масса электроники

Интерфейс датчика температуры двигателя

14

T1 motor

Положительный вход для датчика
температуры двигателя
Тип: PTC, датчик KTY, Thermo-Click

15

T2 motor

Отрицательный вход для датчика
температуры двигателя

Питание

9

+24 V OUT

Выход питания
DC 24 В, макс. 200 мА

28

GND

Опорный потенциал
питания/внутренняя масса
электроники

1

+10 V OUT

Выход питания
DC 10 В ±0,5 В, макс. 10 мА

2

GND

Опорный потенциал
питания/внутренняя масса
электроники

31

+24 V IN

Вход питания
DC 18 ... 30 В, макс. 1500 мА

32

GND IN

Опорный потенциал входа питания

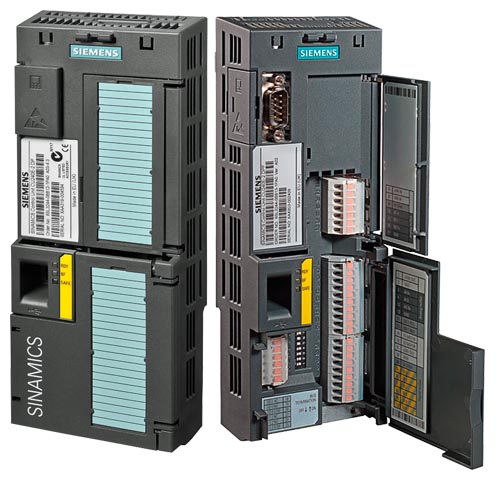

Управляющие модули CU240E-2, CU240E-2 DP, CU240E-2-F и CU240E-2 DP-F

Управляющий модуль CU240E-2 с закрытыми и открытыми крышками клеммников

Клемма №

Сигнал

Особенности

Цифровые входы (DI) – стандарт

5 … 8,
16, 17

DI0 … DI5

Свободно программируемые
(разделение потенциалов)
5,5 мА/24 В

69

DI COM1

Опорный потенциал цифровых
входов 0, 2, 4, 6

34

DI COM2

Опорный потенциал цифровых
входов 1, 3, 5, 7

Цифровые входы (DI) – повышенной безопасности
(формируются через параметрирование из двух стандартных входов)

16, 17

F-DI0

Цифровые входы повышенной
безопасности, 2-канальные
(дублирование), свободно
программируемые (разделение
потенциалов) 5,5 мА/24 В

Следующие только у CU240E-2 F и CU240E-2 DP-F

5, 6

F-DI1

Цифровые входы повышенной
безопасности, 2-канальные
(дублирование), свободно
программируемые (разделение
потенциалов) 5,5 мА/24 В

7, 8

F-DI2

Цифровые входы повышенной
безопасности, 2-канальные
(дублирование), свободно
программируемые (разделение
потенциалов) 5,5 мА/24 В

Цифровые выходы (DO)

18

DO0, NC

Релейный выход DO0
NC (0,5 A, DC 30 В)

19

DO0, NO

Релейный выход DO0
NO (0,5 A, DC 30 В)

20

DO0, COM

Релейный выход DO0
Общий контакт (0,5 A, DC 30 В)

21

DO1+

Транзисторный выход DO1
положительный (0,5 A, DC 30 В)

22

DO1-

Транзисторный выход DO1
отрицательный (0,5 A, DC 30 В)

23

DO2, NC

Релейный выход DO2
NC (0,5 A, DC 30 В)

24

DO2, NO

Релейный выход DO2
NO (0,5 A, DC 30 В)

25

DO2, COM

Релейный выход DO2
Общий контакт (0,5 A, DC 30 В)

Аналоговые входы (AI)

3

AI0+

Дифф. вход, возможность
переключения между током,
напряжением
Диапазон значений: 0 ... 10 В, -
10 ... +10 В, 0/2 ... 10 В, 0/4 ... 20 мА

4

AI0-

10

AI1+

Дифф. вход, возможность
переключения между током,
напряжением
Диапазон значений: 0 ... 10 В, -
10 ... +10 В, 0/2 ... 10 В, 0/4 ... 20 мА

11

AI1-

Аналоговые выходы (AO)

12

AO0+

Потенциально связанный выход
свободно программируемый
Диапазон значений: 0 ... 10 В;
0/4 ... 20 мА

13

AO0-

Опорный потенциал AO0/внутренняя
масса электроники

26

AO1+

Свободно программируемый
(0 … 10 В, 0 … 20 мА с макс. 500 Ω)

27

AO1-

Опорный потенциал для аналоговых
выходов

Интерфейс датчика температуры двигателя

14

T1 motor

Положительный вход для датчика
температуры двигателя
Тип: PTC, датчик KTY, Thermo-Click

15

T2 motor

Отрицательный вход для датчика
температуры двигателя

Питание

9

+24 V OUT

Выход питания
DC 24 В, макс. 200 мА

28

GND

Опорный потенциал
питания/внутренняя масса
электроники

1

+10 V OUT

Выход питания
DC 10 В ±0,5 В, макс. 10 мА

2

GND

Опорный потенциал
питания/внутренняя масса
электроники

31

+24 V IN

Вход питания
DC 18 ... 30 В, макс. 1500 мА

32

GND IN

Опорный потенциал входа питания
