Преобразователь частоты SINAMICS G120 предназначен для точного и экономичного управления трехфазными двигателями по скорости/моменту.
Благодаря различным исполнениям (типоразмеры FSA до FSGX) в диапазоне мощностей от 0,37 кВт до 250 кВт он подходит для множества решений с приводами.

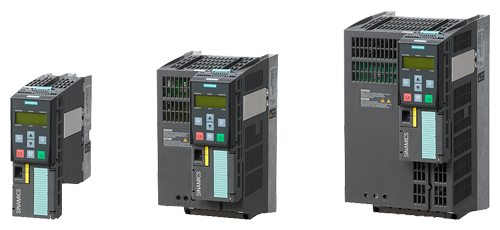

SINAMICS G120, типоразмеры FSA, FSB и FSC; с силовым модулем, управляющим модулем CU240E-2 F и базовой панелью оператора ВОР-2 соответственно
SINAMICS G120, типоразмеры FSD, FSE и FSF; с силовым модулем, управляющим модулем CU240E-2 F и базовой панелью оператора ВОР- 2 соответственно

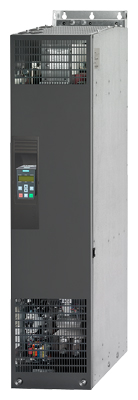

SINAMICS G120, типоразмер FSGX; с силовым модулем, управляющим модулем CU240E-2 Fи базовой панелью оператора ВОР-2
Удобная конструкция
SINAMICS G120 это модульная приводная система, cостоящая из двух функциональных блоков.
- управляющий модуль (CU)
- силовой модуль (PM)
Управляющий модуль управляет и контролирует силовой модуль и подключенный двигатель в нескольких типах регулирования по выбору. Он поддерживает связь с локальной или центральной системой управления, а также с устройствами контроля.
Силовой модуль обеспечивает питание двигателя в диапазоне мощностей от 0,37 кВт до 250 кВт. Для надежного и гибкого моторного режима используется самая современная технология IGBT с широтно-импульсной модуляцией. Различные защитные функции обеспечивают надежную защиту для силового модуля и двигателя.
Safety Integrated
Стандартные преобразователи SINAMICS G120 предлагают варианты для безопасно-ориентированных приложений.
Силовые модули PM240, PM250 и PM260 подготовлены для Safety Integrated. В комбинации с управляющим модулем повышенной безопасности из этого привода получается привод Safety Integrated.
Преобразователь частоты повышенной безопасности SINAMICS G120 предлагает 5 функций безопасности, сертифицированных по EN 954-1, категория 3 и IEC 61508 SIL 2, а также ISO 13849-1 PLD:
- безопасно отключенный момент (STO, Safe Torque Off) для
защиты от активного движения привода - безопасный останов 1 (SS1, Safe Stop 1) для
непрерывного контроля безопасной рампы торможения - безопасно ограниченная скорость (SLS, Safely Limited
Speed) для защиты от опасных движений при
превышении предельной скорости - безопасное направление вращения (SDI)
Функция позволяет приводу вращаться только в
выбранном направлении - безопасный контроль скорости (SSM)
Функция выводит сообщение при падении скорости
привода ниже специфицированной частоты
вращения/скорости подачи.
функции „Безопасно ограниченная скорость“ (SLS), не требуется датчика двигателя; это сокращает затраты. Особенно это касается уже существующих установок, которые могут быть оснащены техникой безопасности без
внесения изменений в двигатель или механику.
Функция "Безопасно отключенный момент" (STO) может использоваться без ограничений в любых приложениях. Функции SS1, SLS, SSM и SDI допущены только для приложений, в которых ускорение груза после отключения преобразователя частоты невозможно. Тем самым они не разрешены для нагрузок с натяжением, к примеру, подъемников и размоточных устройств.
Дополнительную информацию см. главу "Отличительные осбенности", раздел Safety Integrated.
Efficient Infeed Technology
В силовых модулях PM250 и PM260 используется инновационная Efficient Infeed Technology. С ее помощью со
стандартными преобразователями в генераторном режиме двигателя можно рекуперировать возникающую энергию в сеть. Тем самым в конструкции электрошкафа можно исключить дополнительный теплоотвод и съэкономить место благодаря отстутствию таких компонентов, как тормозные резисторы, тормозные прерыватели и сетевые дроссели. Кроме этого, значительно сокращаются расходы на проводку и проектирование. Одновременно экономится энергия и значительно сокращаются текущие эксплуатационные расходы.
Дополнительную информацию см. главу "Отличительные осбенности", раздел Efficient Infeed Technology.
Инновационная концепция охлаждения и лакировка электроники
Значительное увеличение жизненного цикла или срока службы достигается благодаря инновационной концепции охлаждения и лакировке блоков электроники.
- Отвод мощности потерь исключительно через внешний радиатор
- Непрерывное охлаждение управляющего модуля при естественной конвекции, блоки электроники не в воздушном канале
- Поток воздуха от вентилятор проходит только через радиатор
Энергоэффективность
Интегрированные технологии позволяют оптимизировать энергопотребление установки для каждого конкретного приложения:
- энергоэффективное, векторное управление без датчика
- автоматическое уменьшение потока в режиме U/f-ECO
- встроенный калькулятор энергосбережения
