Ориентированная на поставленую задачу конструкция SINAMICS G120

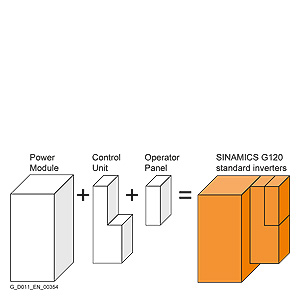

В случае стандартного преобразователя SINAMICS G120 речь идет о модульном преобразователе частоты для
стандартных приводов. Благодаря использованию модульной системы выбор оптимального SINAMICS G120 сокращается до двух или трех шагов.

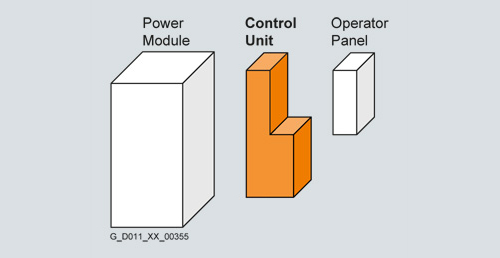

Выбор управляющего модуля
Исходя из числа I/O и возможно необходимых дополнительно функций, как то Safety Integrated или HVAC, сначала выбирается оптимальный управляющий модуль. Опции коммуникации уже интегрированы и их отдельного заказа или подключения не требуется. Согласно сферам применения, предлагается 2 линейки продуктов.
Управляющие модули CU230
Управляющие модули CU230 предназначены для приложений с насосами, вентиляторами и компрессорами..
Управляющие модули CU240
Управляющие модули CU240 могут использоваться во множестве приложений в общем машиностроении, как то ленточные транспортеры, мешалки и экструдеры.
|
Технологические функции (выбор) |
Входы |
Выходы |
Встроенная |
Цифровые |
Коммуникация |
Обозначение |
Управляющий модуль Заказной № |
|---|---|---|---|---|---|---|---|
|
Серия CU230 – специализация - насосы, вентиляторы, компрессоры, ЖКХ, здания |
|||||||
|
6 цифровых |
3 цифровых 2 аналоговых |
– |
– |
RS485/USS / Modbus RTU / BACnet MS/TP |
CU230P‑2 HVAC |
6SL3243-0BB30-1HA2 |
|
PROFIBUS DP |
CU230P‑2 DP |
6SL3243-0BB30-1PA2 |
|||||
|
CANopen |
CU230P‑2 CAN |
6SL3243-0BB30-1CA2 |
|||||
|
Серия CU240 – для базовых приложений с приводами с регулируемой скоростью |
|||||||
|
4 цифровых 1 аналоговый |
1 цифровой 1 аналоговый |
– |
– |
RS485/USS / Modbus RTU |
CU240B‑2 |
6SL3244-0BB00-1BA1 |
|
PROFIBUS DP |
CU240B‑2 DP |
6SL3244-0BB00-1PA1 |
|||||
|
Серия CU240 – для стандартных приложений в общем машиностроении, к примеру, ленточных транспортеров, мешалок и экструдеров |
|||||||
|
6 цифровых 2 аналоговых |
3 цифро- 2 аналоговых |
STO |
1 F-DI |
RS485/USS / Modbus RTU |
CU240E‑2 |
6SL3244-0BB12-1BA1 |
|
PROFIBUS DP |
CU240E‑2 DP |
6SL3244-0BB12-1PA1 |
|||||
|
STO, SS1, SLS, SSM, SDI |
3 F-DI |
RS485/USS / Modbus RTU |
CU240E‑2 ‑F |
6SL3244-0BB13-1BA1 |
|||
|
PROFIBUS DP |
CU240E‑2 DP‑F |
6SL3244-0BB13-1PA1 |
|||||

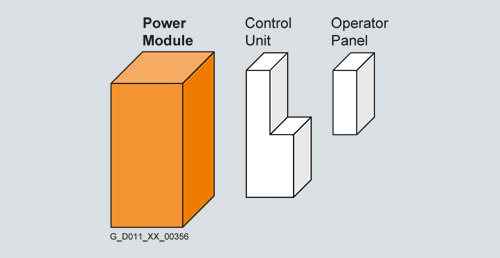

Выбор силового модуля
На основе требуемой мощности двигателя, напряжения питания и ожидаемых цифлов торможения можно быстро выбрать оптимальную силовую часть
Силовые модули PM230 – степень защиты IP55
Силовые модули PM230 предназначены для использования в насосах, вентиляторах и компрессорах с квадратичной характеристикой. Встроенный тормозной прерыватель у них отсутствует (одноквадрантные приложения).
Силовые модули PM240 – степень защиты IP20
Силовые модули PM240 оснащены тормозным прерывателем (четырехквадрантные приложения) и подходят для множества приложений в общем машиностроении.
Силовые модули PM250 – степень защиты IP20
Силовые модули PM250 подходят для тех же приложений, что и PM240. При возникновении тормозной энергии она
рекуперируется обратно в сеть (четырехквадрантные приложения – тормозной прерыватель не нужен).
Силовые модули PM260 – степень защиты IP20
Силовые модули PM260 предназначены для приложений от 500 В до 690 В, поддерживают рекуперацию и оснащены
синусоидальным фильтром для увеличения срока службы двигателя и использования длинных кабелей.
|
|
3 AC 380 ... 480 В |
500 ... 690 V 3 AC |
|||||
|---|---|---|---|---|---|---|---|
|
Ном. |
Ном. |
SINAMICS G120P |
SINAMICS G120 |
SINAMICS G120 |
Ном. |
SINAMICS G120 |
|
|
кВт |
л.с. |
A |
Заказной № |
заказной № |
Заказной № |
A |
Заказной № |
|
0.37 |
0.50 |
1.3 |
6SL3223-0DE13-7❒A0 |
6SL3224-0BE13-7UA0 |
– |
|
– |
|
0.55 |
0.75 |
1.7 |
6SL3223-0DE15-5❒A0 |
6SL3224-0BE15-5UA0 |
– |
|
– |
|
0.75 |
1.0 |
2.2 |
6SL3223-0DE17-5❒A0 |
6SL3224-0BE17-5UA0 |
– |
|
– |
|
1.1 |
1.5 |
3.1 |
6SL3223-0DE21-1❒A0 |
6SL3224-0BE21-1UA0 |
– |
|
– |
|
1.5 |
2.0 |
4.1 |
6SL3223-0DE21-5❒A0 |
6SL3224-0BE21-5UA0 |
– |
|
– |
|
2.2 |
3.0 |
5.9 |
6SL3223-0DE22-2❒A0 |
6SL3224-0BE22-2❒A0 |
– |
|
– |
|
3.0 |
4.0 |
7.7 |
6SL3223-0DE23-0❒A0 |
6SL3224-0BE23-0❒A0 |
– |
|
– |
|
4.0 |
5.0 |
10.2 |
6SL3223-0DE24-0❒A0 |
6SL3224-0BE24-0❒A0 |
– |
|
– |
|
5.5 |
7.5 |
13.2 |
6SL3223-0DE25-5❒A0 |
– |
– |
|
– |
|
7.5 |
10 |
18 |
6SL3223-0DE27‑5❒A0 |
6SL3224-0BE25-5❒A0 |
6SL3225-0BE25-5AA1 |
|
– |
|
11.0 |
15 |
25 (PM230:26) |
6SL3223-0DE31-1❒A0 |
6SL3224-0BE27-5❒A0 |
6SL3225-0BE27-5AA1 |
14 |
6SL3225-0BH27-5❒A1 |
|
15.0 |
20 |
32 |
6SL3223-0DE31-5❒A0 |
6SL3224-0BE31-1❒A0 |
6SL3225-0BE31-1AA1 |
19 |
6SL3225-0BH31-1❒A1 |
|
18.5 |
25 |
38 |
6SL3223-0DE31-8❒A0 |
6SL3224-0BE31-5❒A0 |
6SL3225-0BE31-5❒A0 |
23 |
6SL3225-0BH31-5❒A1 |
|
22 |
30 |
45 |
6SL3223-0DE32-2❒A0 |
6SL3224-0BE31-8❒A0 |
6SL3225-0BE31-8❒A0 |
– |
– |
|
30 |
40 |
60 |
6SL3223-0DE33-0❒A0 |
6SL3224-0BE32-2❒A0 |
6SL3225-0BE32-2❒A0 |
35 |
6SL3225-0BH32-2❒A1 |
|
37 |
50 |
75 |
6SL3223-0DE33-7❒A0 |
6SL3224-0BE33-0❒A0 |
6SL3225-0BE33-0❒A0 |
42 |
6SL3225-0BH33-0❒A1 |
|
45 |
60 |
90 |
6SL3223-0DE34-5❒A0 |
6SL3224-0BE33-7❒A0 |
6SL3225-0BE33-7❒A0 |
– |
– |
|
55 |
75 |
110 |
6SL3223-0DE35-5❒A0 |
6SL3224-0BE34-5❒A0 |
6SL3225-0BE34-5❒A0 |
62 |
6SL3225-0BH33-7❒A1 |
|
75 |
100 |
145 |
6SL3223-0DE37-5❒A0 |
6SL3224-0BE35-5❒A0 |
6SL3225-0BE35-5❒A0 |
|
– |
|
90 |
125 |
178 |
6SL3223-0DE38-8❒A0 |
6SL3224-0BE37-5❒A0 |
6SL3225-0BE37-5❒A0 |
|
– |
|
110 |
150 |
205 |
– |
6SL3224-0BE38-8UA0 |
– |
|
– |
|
132 |
200 |
250 |
– |
6SL3224-0BE41-1UA0 |
– |
|
– |
|
160 |
250 |
302 |
– |
6SL3224-0XE41-3UA0 |
– |
|
– |
|
200 |
300 |
370 |
– |
6SL3224-0XE41-6UA0 |
– |
|
– |
|
250 |
400 |
477 |
– |
6SL3224-0XE42-0UA0 |
– |
|
– |
|
Встроенный сетевой фильтр |
↑ |
↑ |
↑ |
↑ |
|||
|
Без (для сетей IT) |
невозможно |
U |
U |
U |
|||
|
Класс A (для сетей TN) |
A |
A |
A |
A |
|||
|
Класс B (для сетей TN) |
B |
интегрированный |
интегрированный |
невозможно |
|||
Данные на основе нагрузочного цикла с низкой перегрузкой (LO). Высокая перегрузка (HO) см. Силовые модули

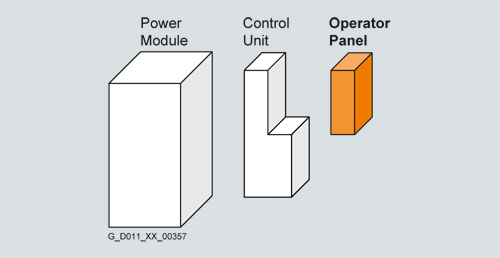

Выбор опциональных системных компонентов
Интеллектуальная панель оператора IOP
Графический дисплей с гистограммами, к примеру, для таких значений состояния, как давление или расход.
Удобный для пользователя ввод в эксплуатацию, диагностика и локальное управление благодаря большой индикации открытым текстом, ясному управлению в режиме меню и встроенным программам-помощникам.
Интеллектуальная панель оператора IOP (ручной терминал)
Для мобильного использования IOP она может быть заказана в версии ручного терминала. Наряду с IOP, в комплект входят
корпус с аккумуляторами, зарядное устройство и соединительный кабель RS232.
Базовая панель оператора BOP-2
Управление в режиме меню и 2-строчный дисплей обеспечивают быстрый и удобный ввод преобразователя в эксплуатацию.
Простой базовый ввод в эксплуатацию благодаря одновременному отображению параметра и его значения, а также возможности фильтрации параметров.
Комплект для монтажа в дверцу для IOP/BOP-2
С помощью предлагаемого в качестве опции комплекта для монтажа можно легко установить IOP/BOP-2 в дверцу электрошкафа (достижимая степень защиты IP54/UL Type 12).
Карты памяти
На карты памяти SINAMICS Micro Memory Card (MMC) или SIMATIC Memory Card (SD-карта) можно сохранить параметрирование пробразователя. При сервисном обслуживании система, к примеру, после замены преобразователя и передачи данных с карты памяти, снова сразу же готова к работе.
Реле тормоза
Реле тормоза обеспечивает соединение между силовым модулем и электромеханическим моторным тормозом. Тем самым возможно прямое управление моторным тормозом с помощью управляющего модуля.
Переходник для монтажа на DIN-рейку
С помощью переходника для монтажа на DIN-рейку преобразователи типоразмеров FSA и FSB могут монтироваться на DIN-рейки (2 шт. с межцентровым расстоянием в 100 мм).
Комплект для соединения PC-преобразователь-2
Для управления и ввода в эксплуатацию преобразователя непосредственно с PC, если на нем установлено
соответствующее ПО для ввода в эксплуатацию STARTER. ПО для ввода в эксплуатацию STARTER на DVD входит в объем поставки комплекта для соединения PC-преобразователь-2.
Комплекты для подключения экрана для силовых модулей
Комплект для подключения экрана упрощает заземление экранов кабелей питания и управляющих кабелей, обеспечивают механическую разгрузку от натяжений, гарантируя тем самым оптимальные параметры ЭМС.
Комплект для подключения экрана для управляющих модулей
Комплект для подключения экрана обеспечивает оптимальное заземление экрана и разгрузку от натяжений для всех
сигнальных и коммуникационных кабелей. Он включает в себя подходящую пластину для экрана и все необходимые для монтажа соединительные и крепежные элементы.
|
Наименование |
Заказной № |
|---|---|
|
Панель оператора IOP |
6SL3255-0AA00-4JA0 |
|
Панель оператора IOP ручной терминал1) |
6SL3255-0AA00-4HA0 |
|
Панель оператора BOP-2 |
6SL3255-0AA00-4CA1 |
|
Комплект для монтажа в дверцу 1) для |
6SL3256-0AP00-0JA0 |
|
Глухая крышка для PM230 |
6SL3256-0BA00-0AA0 |
|
Карты памяти 2) |
|
|
6SL3254-0AM00-0AA0 |
|
6ES7954-8LB01-0AA0 |
|
Реле тормоза 1) |
6SL3252-0BB00-0AA0 |
|
Переходник для монтажа на DIN-реку |
|
|
6SL3262-1BA00-0BA0 |
|
6SL3262-1BB00-0BA0 |
|
Комплект для соединения PC преобразователь-2 |
6SL3255-0AA00-2CA0 |
|
Комплекты для подключения экрана для силовых модулей PM240 и PM250 |
|
|
6SL3262-1AA00-0BA0 |
|
6SL3262-1AB00-0DA0 |
|
6SL3262-1AC00-0DA0 |
|
6SL3262-1AD00-0DA0 |
|
6SL3262-1AF00-0DA0 |
|
Комплекты для подключения экрана для силовых модулей PM260 |
|
|
6SL3262-1FD00-0CA0 |
|
6SL3262-1FF00-0CA0 |
|
Комплекты для подключения экрана для управляющих модулей |
|
|
6SL3264-1EA00-0FA0 |
|
6SL3264-1EA00-0HA0 |
|
ПО для ввода в эксплуатацию STARTER на DVD-ROM |
6SL3072-0AA00-0AG0 |
1) Невозможно в сочетании с силовым модулем PM230
2) Так же могут быть использованны MMC или SD карты памяти.
Активные компоненты со стороны сети
Для стандартных преобразователей SINAMICS G120 предлагаются следующие активные компоненты со стороны сети:
Сетевые фильтры
С помощью одного из дополнительных сетевых фильтров силовой модуль достигает более высокого класса радиопомех.
Сетевые дроссели
(только для силовых модулей PM240)
Сетевые дроссели используются для сглаживания пиков напряжения и перекрытия провалов коммутации.
Кроме этого, сетевые дроссели снижают воздействие высших гармоник на преобразователь и сеть.
Если соотношение ном. мощности преобразователя и мощности короткого замыкания сети меньше 1 %, рекомендуется установить сетевой дроссель для гашения пиков тока.
Рекомендованные активные компоненты со стороны сети
Здесь приводятся рекомендации по другим компонентам со стороны сети, к примеру, предохранителям и силовым выключателям (расчет компонентов со стороны сети согласно нормам IEC).
Подробную информацию по перечисленным предохранителям и силовым выключателям см. каталоги LV 1 AO, LV 10.1 и IC 10.
Компоненты промежуточного контура
Для стандартных преобразователей SINAMICS G120 предлагаются следующие компоненты промежуточного контура:
Модуль торможения (только для силовых модулей PM240 типоразмера FSGX)
Модуль торможения и соответствующий внешний тормозной резистор используются для целенаправленного
затормаживания приводов с силовыми модулями PM240 типоразмера FSGX при отключении питания (к примеру, аварийный отвод или АВАРИЙНЫЙ ОСТАНОВ категории 1) или для ограничения напряжения промежуточного контура при кратковременном генераторном режиме. Модуль торможения оборудован силовой полупроводниковой техникой и соответствующей схемой управления.
Тормозные резисторы (только для силовых модулей PM240)
Через тормозной резистор отводится избыточная энергия промежуточного контура. Тормозные резисторы
предназначены для использования с силовыми модулями PM240. Они оборудованы встроенным тормозным прерывателем (электронный выключатель). Для типоразмера FSGX как опция предлагается вставной модуль торможения.
Активные компоненты со стороны выхода
Для стандартных преобразователей SINAMICS G120 предлагаются следующие активные компоненты со стороны
выхода. Тем самым при работе с выходными дросселями или синусоидальными фильтрами можно увеличить длину экранированных кабелей двигателя, что повышает срок
службы двигателя:
Выходные дроссели (только для силовых модулей PM240 и PM250)
Выходные дроссели уменьшают нагрузку по напряжению на обмотки двигателя. Одновременно уменьшаются емкостные
токи перезаряда, которые оказывают дополнительную нагрузку на силовую часть при использовании длинных кабелей двигателя.
Синусоидальные фильтры (не для силовых модулей PM260)
Синусоидальный фильтр ограничивает крутизну имульсов напряжения и емкостные токи перезаряда, которые обычно
возникают при работе преобразователя. Выходной дроссель не нужен.
Набор крышек для клемм
Комплект содержит запасную крышку для клемм подлкючения. Комплект может быть заказан для силовых модулей PM240 типоразмеров FSD, FSE и FSF, а также для PM260 типоразмера FSF.
Запасной соединительный штекер PM260
Эта запасная часть содержит соединительный штекер для входной и выходной стороны для силового модуля PM260 типоразмера FSD.
Запасная дверца SINAMICS G120 PM240 FSGX
Для силового модуля PM240 типоразмера FSGX может быть заказана запасная дверца в сборе.
Запасной вентилятор
Вентиляторы силовых модулей рассчитаны на очень длительный срок службы. При особых требованиях могут быть заказаны запасные вентиляторы.
