Управляющие модули CU230P-2

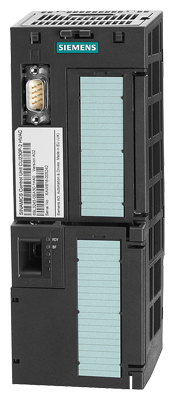

Управляющий модуль CU230P-2 HVAC
Управление преобразователем осуществляется через управляющий модуль.
The CU230P-2 Control Units are designed for drives with integrated technological functions for pump, fan and compressor applications.
Интерфейс I/O, интерфейсы полевой шины и дополнительные программные функции обеспечивают оптимальную поддержку таких приложений. Интеграция технологических функций является важным отличительным признаком этих управляющих модулей линейки приводов SINAMICS G120.
Управляющие модули CU230P-2 могут работать со следующими силовыми модулями:
- PM230
- PM240
- PM250
- PM260
Типичные, интегрированные HVAC/HLK-функции
- линейные и квадратные кривые моментов для гидравлических машин и объемных насосов
- ECO-режим для дополнительной экономии энергии
- 2 аналоговых входа (ток/напряжение по выбору) для прямого подключения датчиков давления/уровня
- 2 дополнительных аналоговых входа для подключения датчиков температуры NI1000/PT1000
- прямое управление вентилями и заслонками через двумя реле 230 В
- автоматический перезапуск после отключения питания
- перезапуск на ходу
- пропускаемые частоты
- экономия энергии через гибернацию („спящий режим“)
- контроль нагрузки (для ремённой передачи), контроль потока
- каскадирование двигателей
- 4 встроенных ПИД-регулятора (для температуры, давления, качества воздуха, уровня)
- многозонный регулятор
- расширенный аварийный режим
- часы реального времени с тремя таймерами
IOP-помощники для специальных приложений, к примеру
- насосы: плунжерные (постоянный момент нагрузки) и центробежные (квадратичный момент нагрузки) с и без ПИД-регулятора
- вентиляторы: радиальные и осевые вентиляторы (квадратичный момент нагрузки) с и без ПИД-регулятора
- компрессоры: объемные насосы (постоянный момент нагрузки) и гидравлические машины (квадратичный момент нагрузки) с и без ПИД-регулятора
Управляющие модули CU240B-2 и CU240E-2

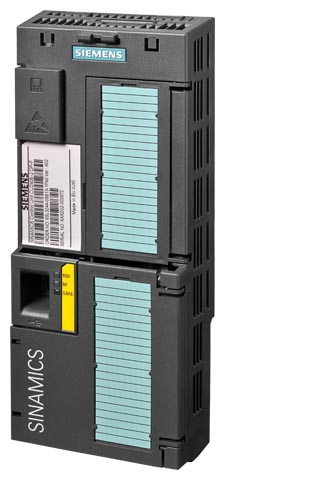

Управляющий модуль CU240E-2 DP-F
Управление преобразователем осуществляется через управляющий модуль.
Управляющие модули CU240B-2 и CU240E-2 являются стандартными управляющими модулями для всех распространенных приложений с U/f- или векторным управлением.
- серия CU240B-2 с базовым набором I/O, оптимален для большинства приложений
- серия CU240E-2 со стандартным набором I/O и встроенной техникой безопасности
Управляющие модули CU240B-2 и CU240E-2 могут работать со следующими силовыми модулями: - PM240
- PM250
- PM260
Функции Safety Integrated
В базовых вариантах серии CU240E-2 (CU240E-2 и CU240E-2 DP) функция безопасности "Безопасно
отключенный момент" (STO, Safe Torque Off) уже интегрирована (сертификация согласно EN 954-1, категория 3 и IEC 61508 SIL 2, а также ISO 13849-1 PLd).Следующие, расширенные функции Safety Integrated интегрированы в управляющие модули CU240E-2 F и CU240E-2 DP-F:
- безопасно отключенный момент (STO, Safe Torque Off) для защиты от активного движения привода
- безопасный останов 1 (SS1, Safe Stop 1) для непрерывного контроля безопасной рампы торможения
- безопасно ограниченная скорость (SLS, Safely Limited Speed) для защиты от опасных движений при превышении предельной скорости (управляющий модуль CU240E-2 DP-F имеет до 4 выбираемых предельных значений SLS)
- безопасное направление вращения (SDI) функция обеспечивает возможность вращения привода только в выбранном направлении.
- безопасный контроль скорости (SSM) функция SSM подает сигнал, если привод работает при частоте вращения/скорости подачи ниже специфицированных (только CU240E-2 DP-F с PROFIsafe).
Все интегрированные Safety-функции обходятся без датчика двигателя или энкодера; это сокращает затраты. Особенно это касается уже существующих установок, которые могут быть оснащены техникой безопасности без внесения изменений в двигатель или механику. Функция STO может использоваться без ограничений для всех приложений. Функции SS1, SLS, SDI и SSM допускаются только для задач, в которых ускорение груза после отключения преобразователя частоты невозможно. Тем самым они не разрешены для нагрузок с натяжением, к примеру, подъемников и размоточных устройств.
Дополнительную информацию см. главу "Отличительные осбенности", раздел Safety Integrated.
