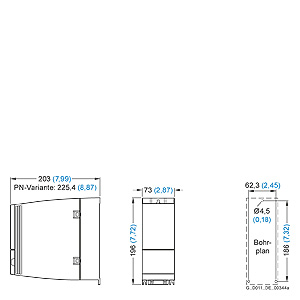

SINAMICS G120C, frame size FSA

Крепеж 3 болтами M4, 3 гайками M4, 3 шайбами M4.

Необходимое свободное пространство для вентиляции сверху: 80 мм (3,15 дюймов).
Необходимое свободное пространство для вентиляции снизу: 100 мм (3,94 дюйма).
Необходимое свободное пространство для вентиляции сбоку: 0 мм (0 дюймов).

Со вставленной IOP монтажная глубина увеличивается на 21 мм (0,83 дюйма).
Со вставленной BOP-2 монтажная глубина увеличивается на 11 мм (0,43 дюйма).

Все размеры в мм (значения в скобах в дюймах).

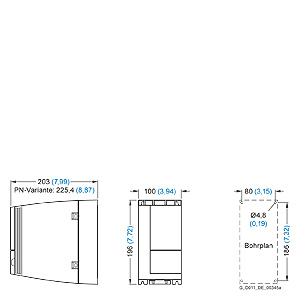

SINAMICS G120C, frame size FSB

Крепеж 4 болтами M4, 4 гайками M4, 4 шайбами M4.

Необходимое свободное пространство для вентиляции сверху: 80 мм (3,15 дюймов).
Необходимое свободное пространство для вентиляции снизу: 100 мм (3,94 дюйма).
Необходимое свободное пространство для вентиляции сбоку: 0 мм (0 дюймов).

Со вставленной IOP монтажная глубина увеличивается на 21 мм (0,83 дюйма).
Со вставленной BOP-2 монтажная глубина увеличивается на 11 мм (0,43 дюйма).

Все размеры в мм (значения в скобах в дюймах).

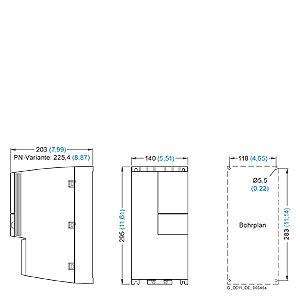

SINAMICS G120C, frame size FSC

Крепеж 4 болтами M4, 4 гайками M4, 4 шайбами M4.

Необходимое свободное пространство для вентиляции сверху: 80 мм (3,15 дюймов).
Необходимое свободное пространство для вентиляции снизу: 100 мм (3,94 дюйма).
Необходимое свободное пространство для вентиляции сбоку: 0 мм (0 дюймов).

Со вставленной IOP монтажная глубина увеличивается на 21 мм (0,83 дюйма).
Со вставленной BOP-2 монтажная глубина увеличивается на 11 мм (0,43 дюйма).

Все размеры в мм (значения в скобах в дюймах).
