Компактные преобразователи SINAMICS G120C

SINAMICS G120C это компактный преобразователь со степенью защиты IP20, объединяющий в одном устройстве такие функциональные блоки, как управляющий модуль (CU) и силовой модуль (PM).

Малогабаритная механическая конструкция и высокая удельная мощность позволяют выполнить очень компактный монтаж в распредшкафы станков и в электрошкафы. Компактный преобразователь SINAMICS G120C может быть смонтирован бок-о-бок, без ухудшения характеристик.

SINAMICS G120C типоразмер FSB с BOP-2

Интеграция SINAMICS G120C в самые разные приложения возможна по выбору через встроенные цифровые и аналоговые входы или через встроенный интерфейс полевой шины (имеется у вариантов USS/Modbus RTU, PROFIBUS-DP, CANopen). В частности, варианты изделия со встроенным интерфейсом PROFIBUS-DP обеспечивают полную интеграцию в систему TIA от Siemens и использование преимуществ унифицированной линейки продуктов TIA. SINAMICS G120C настроены на заводе для возможности прямого использования без параметрирования в системах полевых шин PROFIBUS-DP и CANopen.

Дополнительно SINAMICS G120C стандартно оснащается Safety-функцией STO (Safe Torque Off) для безопасной остановки приводов.Тем самым машиностроители могут исполнять актуальные Директивы по машинному оборудованию просто и с минимальными затратами. SINAMICS G120C может управлять асинхронными двигателями в диапазоне мощностей от 0,37 кВт до 18,5 кВт (0,75 л.с. до 20 л.с.).

Надежная и эффективная работа двигателя достигается за счет применения самой современной технологии IGBT в комбинации с модернизированным векторным управлением. Кроме этого, интегрированные в SINAMICS G120C обширные защитные функции предлагают надежную защиту для преобразователя и двигателя.

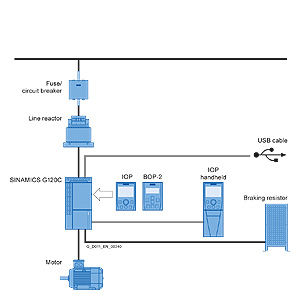

Компоненты со стороны сети

Сетевые дроссели

Сетевой дроссель используется для сглаживания пиков напряжения (защита преобразователя) и уменьшения провалов коммутации (обратные воздействия на сеть).

Рекомендованные активные компоненты со стороны сети

Для SINAMICS G120C можно использовать стандартные предохранители. Параметры при этом должны выбираться согласно действующим на месте правилам. В настоящей главе перечислены такие рекомендованные компоненты, как предохранители и силовые выключатели, согласно требованиям IEC и UL.

Компоненты промежуточного контура

Тормозные резисторы

Через тормозной резистор отводится избыточная энергия промежуточного контура. Тормозные резисторы предназначены для использования с SINAMICS G120C. Он оборудован встроенным тормозным прерывателем (электронный выключатель).

Дополнительные системные компоненты

Интеллектуальная панель оператора IOP

Графическая, удобная для пользователя и мощная панель оператора для ввода в эксплуатацию и диагностики, а также для локального управления и наблюдением SINAMICS G120C.

Базовая панель оператора BOP-2

2-рядный дисплей для поддержки ввода в эксплуатацию и диагностики привода. Возможно локальное управление приводом.

Карты памяти

На карты памяти SINAMICS Micro Memory Card (MMC) или SIMATIC Memory Card (SD-Karte) можно сохранить параметрирование пробразователя. При сервисном обслуживании установка, к примеру, после замены преобразователя и передачи данных с карты памяти, снова сразу же готова к работе. Соответствующий держатель карт встроен в преобразователь.

Комплект для соединения PC-преобразователь - 2

Для управления и ввода в эксплуатацию преобразователя непосредственно с PC, если на нем установлено соответствующее ПО для ввода в эксплуатацию STARTER от V4.2.

Запасные части

Пластины для экрана

Можно заказать комплект пластин для экрана для кабеля двигателя и сигнальных кабелей согласно типоразмеру SINAMICS G120C..

Комплект запасных частей

Комплект состоит из 5 наборов I/O-клемм, 1 шт. клемма RS485, 2 шт. дверцы управляющего модуля и 1 шт. глухая крышка.

Набор соединительных штекеров

Можно заказать набор соединительных штекеров для подводки из сети, тормозного резистора и кабеля двигателя типоразмера SINAMICS G120C.

Верхний вентилятор

Может быть заказан верхний вентилятор (верхняя часть устройства), состоящий из предварительного смонтированного блока держателя и вентиляторов согласно типоразмеру SINAMICS G120C.

Блок вентилятора

Можно заказать запасной вентилятор (задняя сторона устройства; радиатор), состоящий из предварительного смонтированного узла из держателя и вентиляторов согласно типоразмеру SINAMICS G120C.
