Модульная конструкция

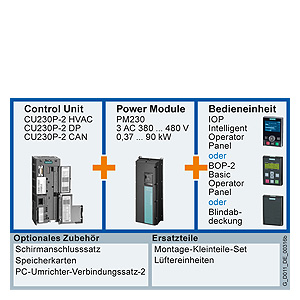

SINAMICS G120P это модульная приводная система, состоящая из следующих компонентов:
• управляющий модуль CU230P-2
• силовой модуль PM230
• устройство управления или глухая крышка
Управляющий модуль CU230P-2
При выборе управляющего модуля (от версии микропрограммного обеспечения V4.3.2) определяется коммуникационный интерфейс преобразователя.
- CU230P‑2 HVAC → USS, Modbus RTU, BACnet MS/TP
- CU230P‑2 DP → PROFIBUS
- CU230P‑2 CAN → CANopen
Управляющий модуль CU230P-2 управляет и контролирует силовой модуль и подключенный двигатель в нескольких типах регулирования по выбору. Он поддерживает связь с локальной или централизованной системой управления, а
также с устройствами контроля, и обеспечивает подключение всех релевантных для процесса вспомогательных агрегатов и внешних компонентов (датчики, вентили, контакторы и т.п.).
Силовой модуль PM230
Выбор силовой части зависит от требуемой мощности и приложения.
• PM230 со встроенным фильтром класса A, степень защиты
IP55/ UL Type 12, 0,37 кВт до 90 кВт
• PM230 со встроенным фильтром класса В, степень защиты
IP55/ UL Type 12, 0,37 кВт до 90 кВт
Для высоконадежного и гибкого моторного режима используется самая современная технология IGBT с широтно- импульсной модуляцией. Различные защитные функции обеспечивают надежную защиту для силового модуля и двигателя.
Устройство управления или глухая крышка
• Интеллектуальная панель оператора IOP, степень защиты IP54/UL Type 12 IOP в равной мере помогает как новичкам, так и экспертам по приводам. Благодаря большому текстовому дисплею, управлению в режиме меню и программам-помощникам, ввод в эксплуатацию, диагностика и локальное управление стандартными приводами упрощается. Встроенные программы-помощники оказывают пользователю интерактивную поддержку при вводе в эксплуатацию.
• Базовая панель оператора BOP-2, степень защиты IP55/UL Type 12. Управление в режиме меню и 2-строчный дисплей обеспечивают быстрый и удобный ввод преобразователя в эксплуатацию. Благодаря одновременном отображению параметров и их значений, а также фильтрации параметров, базовый ввод в эксплуатацию привода может быть выполнен и без распечатки списка параметров.
• Глухая крышка, степень защиты IP55/UL Type 12. Глухая крышка устанавливается на преобразователь вместо устройства управления, если таковое не нужно. Устройство управления позволяет выполнять удобный ввод в эксплуатацию на месте, управлять и осуществлять диагностику, а также обеспечивает простое предварительное параметрирование и копирование целых блоков данных преобразователя. В качестве альтернативы устройству управления можно использовать и глухую крышку для закрытия интерфейсов.
Для достижения высокой степени защиты установка устройства управления или защитной крышки являются обязательными.
Опциональные принадлежности
• комплект для подключения экрана ждя управляющего
модуля CU230P-2
• карты памяти SINAMICS Micro Memory Card (MMC)/
SIMATIC Memory Card (SD-карта)
• комплект для соединения PC-преобразователь-2
Запасные части
• набор мелких деталей для монтажа
• блоки вентиляторов
