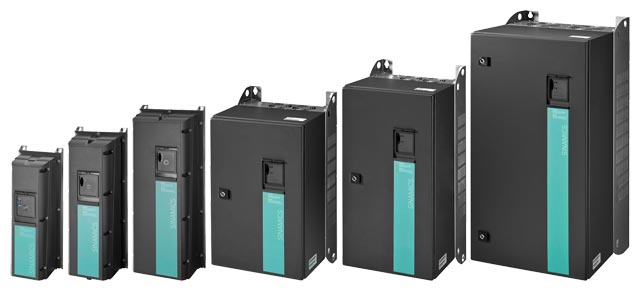

Силовые модули типоразмера FSA до FSF

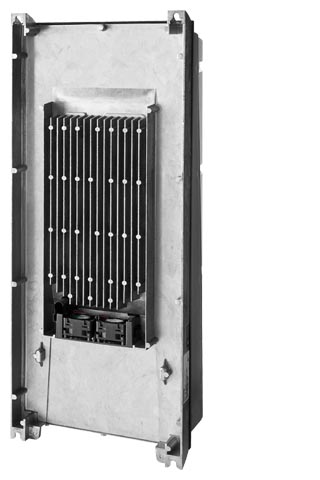

Силовой модуль PM230, типоразмер FSC, вид сзади

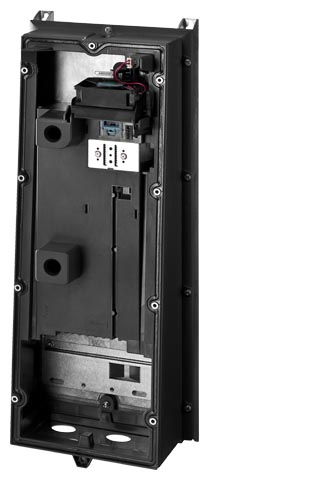

Силовой модуль PM230, типоразмер FSC, вид изнутри (без управляющего модуля)
Силовой модуль PM230 создает лишь незначительные обратные воздействия на сеть и потери кажущейся мощности. Следствием этого являются не только энергетические преимущества, но и позитивный вклад в сохранение окружающей среды.
• Обеспечивается значительное снижение сетевых гармоник.
- Гармонические колебания и THD (Total Harmonic Distortion) не превышают требуемых в стандарте EN 61000-3-12 /IEC 61000 3-12, ГОСТ Р 51317.3.12-2006 предельных значений.
- Дополнительные компоненты, к примеру, входные дроссели обратных воздействий на сеть, не нужны. Это способствует сокращению монтажного объема.
• Доля активной мощности очень велика, т.е. при одинаковой мощности привода устройствам требуется более низкий ток сети. Это в свою очередь дает возможность использовать проводники меньшего сечения.
Типоразмеры FSA до FSF силового модуля PM230 со степенью защиты IP55/UL Type12 предлагаются со встроенным сетевым фильтром класса A для инсталляций C2 или класса B для инсталляций C1. Допустимая длина кабелей между преобразователем и двигателем ограничена для экранированных кабелей макс. до 25 м для соблюдения ЭМС-категории C2 (фильтр A) и C1 таблица 14 (фильтр B, от кабелей). Поддерживаемыми структурами сети являются симметричные сети с заземленной нейтралью. Силовой модуль PM230 не имеет допуска для использования в приложениях, где необходима встроенная безопасность.
