Данные ухудшения характеристик
Частота импульсов
|
Ном. мощность 1) при 3 AC 50 Гц 400 В |
Ном. выходной ток в A при частоте импульсов |
|||||||
|---|---|---|---|---|---|---|---|---|
|
кВт |
л.с. |
4 кГц |
6 кГц |
8 кГц |
10 кГц |
12 кГц |
14 кГц |
16 кГц |
|
0.37 |
0.5 |
1.3 |
1.11 |
0.91 |
0.78 |
0.65 |
0.59 |
0.52 |
|
0.55 |
0.75 |
1.7 |
1.45 |
1.19 |
1.02 |
0.85 |
0.77 |
0.68 |
|
0.75 |
1.0 |
2.2 |
1.87 |
1.54 |
1.32 |
1.10 |
0.99 |
0.88 |
|
1.1 |
1.5 |
3.1 |
2.64 |
2.17 |
1.86 |
1.55 |
1.40 |
1.24 |
|
1.5 |
2.0 |
4.1 |
3.49 |
2.87 |
2.46 |
2.05 |
1.85 |
1.64 |
|
2.2 |
3.0 |
5.9 |
5.02 |
4.13 |
3.54 |
2.95 |
2.66 |
2.36 |
|
3.0 |
4.0 |
7.7 |
6.55 |
5.39 |
4.62 |
3.85 |
3.47 |
3.08 |
|
4.0 |
5.0 |
10.2 |
8.67 |
7.14 |
6.12 |
5.1 |
4.59 |
4.08 |
|
5.5 |
7.5 |
13.2 |
11.22 |
9.24 |
7.92 |
6.6 |
5.94 |
5.28 |
|
7.5 |
10 |
18.0 |
15.3 |
12.6 |
10.8 |
9.0 |
8.1 |
7.2 |
|
11.0 |
15 |
26.0 |
22.1 |
18.2 |
15.6 |
13.0 |
11.7 |
10.4 |
|
15.0 |
20 |
32.0 |
27.2 |
22.4 |
19.2 |
16.0 |
14.4 |
12.8 |
|
18.5 |
25 |
38.0 |
32.3 |
26.6 |
22.8 |
19.0 |
17.1 |
15.2 |
|
22 |
30 |
45.0 |
38.25 |
31.5 |
27.0 |
22.5 |
20.25 |
18.0 |
|
30 |
40 |
60.0 |
52.7 |
43.4 |
37.2 |
31.0 |
27.9 |
24.8 |
|
37 |
50 |
75.0 |
63.75 |
52.5 |
45.0 |
37.5 |
33.75 |
30.0 |
|
45 |
60 |
90.0 |
76.5 |
63.0 |
54.0 |
45.0 |
40.5 |
36.0 |
|
55 |
75 |
110 |
93.5 |
77.0 |
– |
– |
– |
– |
|
75 |
100 |
145 |
123.3 |
101.5 |
– |
– |
– |
– |
|
90 |
125 |
178 |
151.3 |
124.6 |
– |
– |
– |
– |
1) Ном. мощность на основе ном. выходного тока In. В основе ном. выходного тока In лежит нагрузочный цикл для низкой перегрузки (low overload LO).
Температура окружающей среды

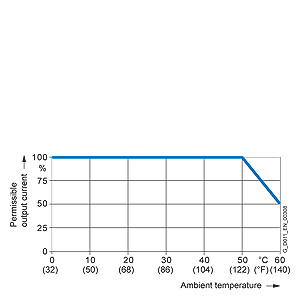

Низкая перегрузка (low overload LO) для силовых модулей PM230 типоразмеров FSA до FSF
Высокая перегрузка (high overload HO) для силовых модулей PM230 типоразмеров FSA до FSF
Высота места установки
Допустимый выходной ток в зависимости от высоты места установки
Допустимое входное напряжение в зависимости от высоты места установки
Напряжение сети
Допустимый выходной ток в зависимости от напряжения сети
Допустимая ном. мощность в зависимости от напряжения сети
Уазание:
Учитывать диапазоны рабочих температур управляющих модулей. Температурные диапазоны для управляющих модулей указаны в Технических данных.
