Компетентность во всем, что касается энергии, рентабельности, энергоэффективности – ответом Siemens на эти тенденци является новая серия преобразователей „SINAMICS G120P“. SINAMICS G120P это инновационная и ориентированная на удобство в управлении серия преобразователей, специально оптимизированная для насосов, вентиляторов и компрессоров в промышленном окружении, но также и для решения задач по автоматизации зданий. SINAMICS G120P предлагает рентабельные решения с приводами для множества задач. Благодаря простому управлению, приводы помогают пользователю не только при оптимизации существующих управляемых по частоте приводов, но и при переоснащении приводов с постоянной частотой вращения или при модернизации. Серия преобразователей SINAMICS G120P предлагает инновационные аппаратные и программные функции, в значительной мере способствующие энергосбережению, тем самым вносящие и позитивный вклад в сбережение ресурсов окружающей среды. Кроме этого, SINAMICS G120P оказывает минимальное обратное
воздействие на сеть, т.е. топология преобразователя обеспечивает снижение гармонических искажений. Использование сетевых дросселей на входе сети становится ненужным.

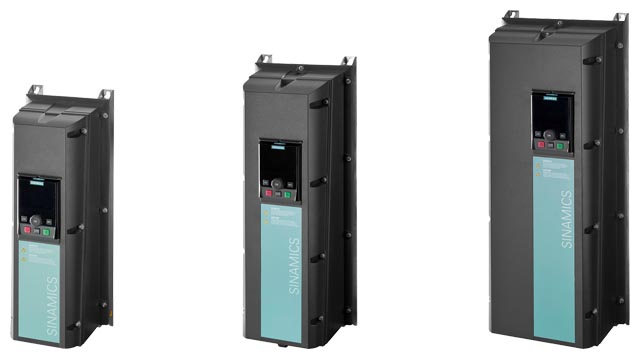

Представлены SINAMICS G120P со степенью защиты IP54/UL Type12, типоразмеры FSA, FSB и FSC; состоящих из силового модуля PM230 и установленной интеллектуальной панели оператора IOP

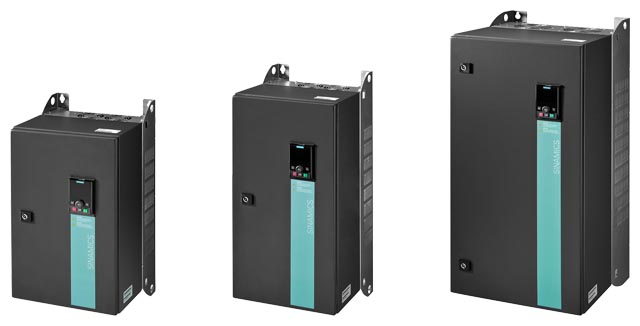

Представлены SINAMICS G120P со степенью защиты IP54/UL Type12, типоразмеры FSD, FSE и FSF; состоящих из силового модуля PM230 и установленной интеллектуальной панели оператора IOP
Широкий выбор соединений и интерфейсов SINAMICS G120P обеспечивает решение самых разных задач:
- интерфейс полевой шины управляющего модуля
CU230P-2 по выбору с
- RS485/USS, Modbus/RTU, BACnetMS/TP
- PROFIBUS DP
- CANopen - интерфейс NI1000/PT1000 для прямого подключения датчиков температуры
- реле 230 В для прямого подключения вспомогательных агрегатов
- цифровые входы с гальванической развязкой с собственной группой потенциалов и оптической изоляцией
- изолированные аналоговые входы для монтажа согласно требованиям ЭМС без дополнительных компонентов
Удобство в управлении
Высокое удобство в управлении это одна из главных характеристик SINAMICS G120P
- простой ввод в эксплуатацию „on board“ IOP (интеллектуальная панель оператора) с применением программ-помощников
- текстовые скрипты для интеграции в ПО для ввода в эксплуатацию STARTER для сложных приложений
- панель управления с текстовым дисплеем и обширными диагностическими функциями (IOP)
- SINAMICS Micro-Memory-Card (MMC)/SIMATIC Memory Card для сохранения установок параметров, для копирования и ввода в эксплуатацию на месте
- вставные клеммные блоки для кабелей питания и двигателя (до мощности в 18,5 кВт)
- быстрая замена компонентов привода благодаря модульной конструкции
Управление с использованием помощников
SINAMICS G120P предлагает две базовые возможности управляемого параметрирования/настройки в приложении:
Ввод в эксплуатацию простых приложений
с помощью интегрированных в IOP программ-помощников.
Предлагаются следующие помощники:
- быстрый ввод в эксплуатацию
- насос без/с ПИД-регулированием
- вентилятор без/с ПИД-регулированием
- компрессор без/с ПИД-регулированием
- ПИД-установка
- параметрируемое усиления
Соответствующая схема соединений для стандартной разводки находится в документации устройства управления IOP.
Ввод в эксплуатацию сложных приложений
с текстовыми скриптами через диалог в ПО STARTER:
Помощники поддерживают ввод заданных значений в переменные процесса и переключения заданных значений с помощью таймера, выполняют простую интеграцию таких технологических функций, как каскадирование двигателей или гибернация. Требуемые для помощников схемы соединений для стандартной разводки прилагаются.
В настоящее время предлагаются следующие помощники:
- вентилятор - отработанный воздух с регулировкой давления/качества воздуха
- вентилятор - градирня с регулированием температуры охлаждающей воды
- вентилятор - лестничная клетка с регулированием давления и расширенным противопожарным режимом
- вентилятор - туннель/многоярусная стоянка с регулированием качества воздуха и расширенным противпожарным режимом
- вентилятор - приточный воздух с регулированием давления/температуры, качества воздуха/расхода
- насос с регулированием давления
- насос с регулированием уровня
- насос для контуров охлаждения с регулированием температуры
- компрессор с регулированием давления
Характеристика сети
Используемая топология преобразователя обеспечивает минимальное обратное воздействие на сеть. Это означает низкий уровень гармонических токов и то, что релевантные низкочастотные единичные гармоники, а также значение THD (Total Harmonic Distortion) отвечают стандартам EN 61000-3-12 или IEC 61000-3-12.
