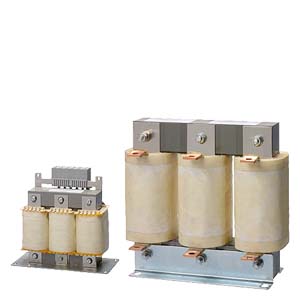

Соответствующие линейные компоненты питания назначаются в зависимости от номинальной нагрузки активных линейных модулей.
В таблице ниже перечислены рекомендуемые компоненты.
Дополнительную информацию о главных соединителях, выключателях-разъединителях, предохранителях и выключателях, указанных в таблицах, можно найти в каталогах LV1, LV1T и ET B1,1.
Назначение линейных компонентов питания для активных линейных модулей в формате шасси
|
Мощность на входе |
Назначение для активных модулей интерфейса |
Назначение для активных линейных модулей |
Контактор перезапуска |
Жестко установленный выключатель |
|---|---|---|---|---|
|
кВт (л.с.) |
Типы 6SL3130- и 6SL3136- |
Тип |
Заказ No. |
Заказ No. |
|
Напряжение сети 380 В до 480 В 3 AC |
||||
|
20 (25) |
1TE22‑0AA0 |
3RT1035‑… |
3TX7004‑1LB00 |
3LD2504‑0TK51 |
|
40 (50) |
1TE24‑0AA0 |
3RT1045‑… |
3TX7004‑1LB00 |
3LD2704‑0TK51 |
|
100 (125) |
1TE31‑0AA0 |
3RT1056‑… |
3TX7004‑1LB00 |
3KA5530‑1EE01 |
|
Мощность на входе |
Назначение для активных модулей интерфейса |
Автоматический выключатель IEC 60947 |
Автоматический выключатель UL489/CSA C22.2 No. 5-02 |
Разъединитель предохранитель |
|---|---|---|---|---|
|
кВт (л.с.) |
Типы 6SL3130- и 6SL3136- |
Заказ No. |
Заказ No. |
Заказ No. |
|
Напряжение сети 380 В до 480 В 3 AC |
||||
|
20 (25) |
1TE22‑0AA0 |
3RV1042-4MA10 |
– |
3NP4010‑0CH01 |
|
40 (50) |
1TE24‑0AA0 |
3VL1710‑1DD33‑0AA0 |
3VL2110‑3KN30‑0AA0 |
3NP4010‑0CH01 |
|
100 (125) |
1TE31‑0AA0 |
3RV3725‑1DC36‑0AA0 |
3VL3125‑3KN30‑0AA0 |
3NP4270‑0CA01 |
|
Мощность на входе |
Назначение к основному сетевому модулю книжного формата |
Разъединитель с держателями предохранителей |
LV HRC предохранитель |
UL/CSA предохранитель, Класс J 1) Доступен с : |
||||
|---|---|---|---|---|---|---|---|---|
|
кВт (л.с.) |
Типы 6SL3130- и 6SL3136- |
Заказ No.
|
Заказ No. |
Номинальный ток |
Размер |
Ссылка No. |
Номинальный ток |
Размер |
|
Напряжение сети 380 В до 480 В 3 AC |
||||||||
|
20 (25) |
1TE22‑0AA0 |
3KL5230‑1EB01 |
3NA3824 |
80 A |
000 |
AJT80 |
80 A |
29 × 117 |
|
40 (50) |
1TE24‑0AA0 |
3KL5230‑1EB01 |
3NA3830 |
100 A |
000 |
AJT100 |
100 A |
29 × 117 |
|
100 (125) |
1TE31‑0AA0 |
3KL5530‑1EB01 |
3NA3144 |
250 A |
1 |
AJT250 |
250 A |
54 × 181 |
1) Не для использования с разъединителями 3NP и 3KL.
