Двигатели с интерфейсом DRIVE-CLiQ
Датчики подключаются к SINAMICS S120 преимущественно через DRIVE−CLiQ.
Для этого поставляются двигатели с интерфейсом DRIVE−CLiQ, например:
- 1FT6/1FT7/1FK7 синхронные двигатели
- 1FW3 вращающие двигатели
- 1PH7/1PL6/1PH4 асинхронные двигатели

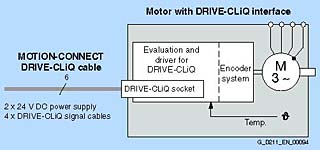

Двигатели с интерфейсом DRIVE−CLiQ могут быть подключены напрямую к соответствующим модулям двигателей с помощью кабелей MOTION−CONNECT DRIVE−CLiQ. Разъем кабеля MOTION−CONNECT DRIVE−CLiQ выполнен на двигателе с классом защиты IP67.
Интерфейс DRIVE−CLiQ питает датчик двигателя через встроенный блок DC 24 В и передает сигналы датчика двигателя и температуры, а также данные электронного шильдика, например, индивидуальный идентификационный номер, номинальные данные (напряженние, ток, момент вращения) на управляющий модуль.
Теперь для различных типов датчиков, например резольверов или абсолютных датчиков не нужно различных кабелей с разной допустимой длиной, а возможно сплошное соединение с помощью одного типа кабеля MOTION−CONNECT DRIVE−CLiQ.
Такие двигатели значительно упрощают ввод в эксплуатацию и диагностику, т.к. параметры двигателя и тип датчика определяются автоматически.
Двигатели без интерфейса DRIVE-CLiQ
Сигналы датчиков и температуры от двигателей без интерфейса DRIVE−CLiQ, а также внешних датчиков, должны быть подключены через модули датчиков. Предлагаются модули датчиков Cabinet−Mounted с классом защиты IP20 для монтажа в электрошкафы и модули датчиков External−Mounted с классом защиты IP67.
Только один датчик может быть подключен к модулю датчиков.
