Новая архитектура системы с центральным блоком управления
Электронно скоординированные отдельные приводы работают для выполнения задач. связанных с приводами. Контроллеры более высокого уровня управляют приводами для достижения необходимого уровня скоординированных движений. Для этого необходим цикличный обмен данными между контроллером и приводами. Обычно передача данных происходит с помощью шины, что требует значительного времени и усилий для установки и настройки. SINAMICS S120 использует другой подход: центральный блок управления контролирует все приводы на наличие подключенных осей, а также устанавливает технологические связи между приводами и/или осями. Поскольку все необходимые данные хранятся в центральном блоке управления, нет необходимости в их передаче. Внутриосные соединения могут быть установлены в блоке управления и легко настроены в средстве STARTER с помощью мыши.
- Простые технологические задачи могут быть легко выполнены автоматически блоком управления SINAMICS S120
- Блоки управления CU310 DP или CU310 PN доступны для одиночных приводов
- Блок управления CU320 разработан для многоосных приложений
- Сложные задачи по контролю движения могут быть реализованы с поддержкой более мощного блока управления D425, D435 и D445 SIMOTION D (оцененного в соответствии с производительностью).
Каждый из этих блоков управления основан на объектно-ориентированной микропрограмме стандарта SINAMICS S120, содержащей все наиболее популярные режимы контроля и может быть масштабирован для соответствия наиболее строгим требованиям к производительности.
Элементы контроля привода поставляются полностью настроенными объектами:
- для "контроля питания
- для более широкого диапазона жестких асинхронных (индуцированных) приложений двигателя "Векторное управление" и V/f -управления
- для асинхронных двигателей статического поля с жесткими динамическими требованиями "Управление Servo"

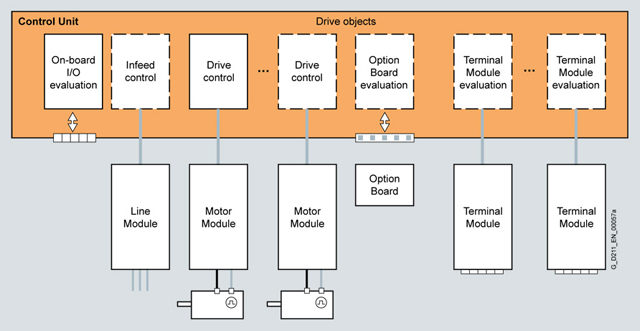

Приводные объекты
Приводные объекты — это самодостаточные программные функции с собственными параметрами и при необходимости собственные сообщениями об ошибках и аварийными сигналами.
Полный набор функций контроля по обратной/прямой связи модуля
Большое количество стандартных функций, таких как ввод контрольных точек, замена набора данных, оптимизация контролера, кинетическая буферизация и т.д. гарантируют высокую степень надежности рабочего процесса и высокую гибкость приложения.
