Активный интерфейсный модуль

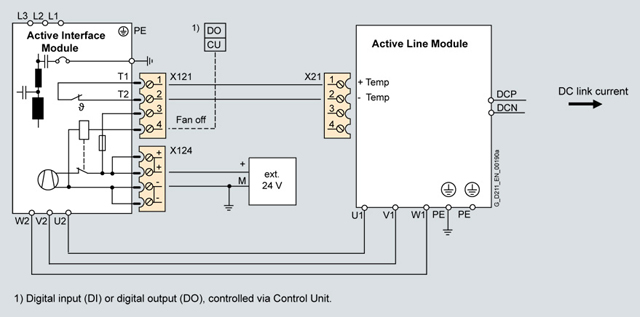

Пример подключения Активного интерфейсного модуля

Активный интерфейсный модуль требует напряжение питания 24 В DC для работы встроенного вентилятора.
Вентилятор вращается при подключении 24 В DC питания и, при необходимости (срок службы, шум), может быть выключен через Блок управления через вход "Выключение вентилятора". Выключать вентилятор разрешено только когда питание системы не работает, иначе Активный интерфейсный модуль перегреется.

Термостатический выключатель, установленный в Активном интерфейсном модуле, считывается с подключенного Активного модуля питания.

Силовые кабели между Активным интерфейсным модулем и Активным модулем питания должны быть достаточно экранированы для подавления внешних помех. Экран может быть подключен через набор подключения экрана (опция) к Активному интерфейсному Модулу или Активному модулю питания.

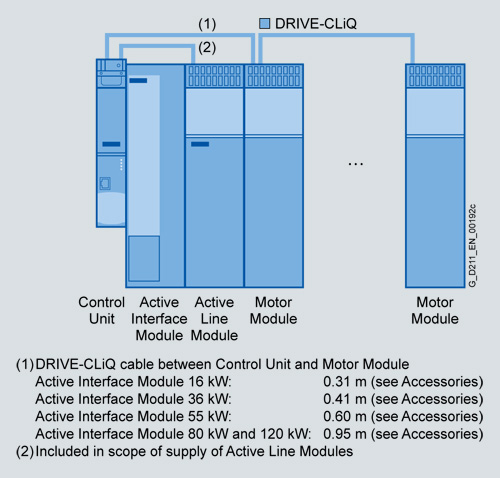

В зависимости от положения Активного интерфейсного модуля в системе приводов, могут потребоваться дополнительные кабели DRIVE-CLiQ. Если Активный интерфейсный модуль установлен с левой стороны Блока управления и Активного модуля питания, то никакие дополнительные кабели DRIVE-CLiQ не требуются. Если Активный интерфейсный модуль помещен между Блоком управления и Активным модулем питания, то кабели DRIVE-CLiQ, подводимые от Активного модуля питания, можно использовать для настройки топологии линии, т.е. подключение последовательно на одной линии DRIVE-CLiQ всех Моторных модулей и Активного модуля питания. Если Активный модуль питания подключен по отдельной линии DRIVE-CLiQ, то кабель DRIVE-CLiQ отмеченный (1) должен быть заказан. Кабель DRIVE-CLiQ, используемый для подключения (2), включен при поставке в комплектацию Активного модуля питания. Для подключения DRIVE-CLiQ в различных конфигурациях, смотрите раздел "Система связи".

Отдельный Активный модуль питания

Активный интерфейсный модуль, встроенный в цепочку приводов
