Погрешность расходомера/cпецификации
Преобразователь расхода MASS MC1 и преобразователь сигналов MASS 6000
|
5% |
50% |
100% |
|
|---|---|---|---|
|
DI 1.5 (1/16”) |
1 кг/час |
40 кг/час |
65 кг/час |
|
DI 3 (1/8”) |
12 кг/час |
125 кг/час |
250 кг/час |
|
DI 6 (¼”) |
50 кг/час |
500 кг/час |
1000 кг/час |
|
DI 15 (½”) |
280 кг/час |
2800 кг/час |
5600 кг/час |
|
DI 25 (1”) |
1250 кг/час |
12500 кг/час |
25000 kг/час |
|
DI 40 (1½”) |
2600 кг/час |
26000 кг/час |
52000 кг/час |

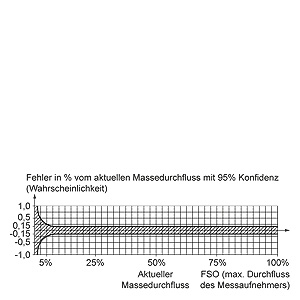

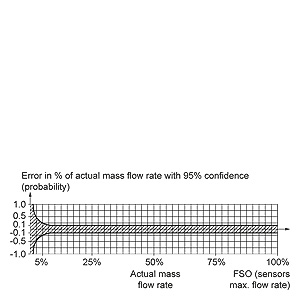

E = погрешность[%]
Z = погрешность нулевой точки [kg/h]
qm = массовый расход [кг/час]
|
Тип преобразователя расхода |
MASS 2100 |
||||||
|---|---|---|---|---|---|---|---|
|
Диаметр преобразователя расхода |
DI 1.5 (1/16”) |
DI 3 (1/8”) |
DI 6 (¼“) |
DI 15 (½“) |
DI 25 (1”) |
DI 40 (1½“) |
|
|
Кол-во измерительных труб |
1 |
1 |
1 |
1 |
1 |
1 |
|
|
Массовый расход: |
|
|
|
|
|
|
|
|
Линейная погрешность |
% от расхода |
0.10 |
0.10 |
0.10 |
0.10 |
0.10 |
0.10 |
|
Погрешность |
% от расхода |
0.05 |
0.05 |
0.05 |
0.05 |
0.05 |
0.05 |
|
Макс. погрешность нулевой точки |
[кг/час] |
0.001 |
0.010 |
0.050 |
0.200 |
1.500 |
6.000 |
|
Плотность |
|
|
|
|
|
|
|
|
Погрешность плотности |
[гр/см3] |
0.001 |
0.0015 |
0.0015 |
0.0005 |
0.0005 |
0.0005 |
|
Погрешность |
[гр/см3] |
0.0002 |
0.0002 |
0.0002 |
0.0001 |
0.0001 |
0.0003 |
|
Температура |
|
|
|
|
|
|
|
|
Погрешность |
[°C] |
0.5 |
0.5 |
0.5 |
0.5 |
0.5 |
0.5 |
|
Brix |
|
|
|
|
|
|
|
|
Погрешность |
[°Brix] |
0.2 |
0.3 |
0.3 |
0.1 |
0.1 |
0.1 |
|
Эталонные условия (ISO 9104 и DIN/EN 29104) |
|
|---|---|
|
Усл овия протока |
полностью сформированный профиль |
|
Температура вещества |
20 °C ±2 K |
|
Внешняя температура |
20 °C ±2 K |
|
Давление жидкости |
2 ± 1 бар |
|
Плотность |
0.997 гр/cm3 |
|
Brix |
40 °Brix |
|
Напряжение питания |
Un ±1% |
|
Время нагрева |
30 мин. |
|
Длина кабеля |
5 м. между измерительнм преобразователем и преобразователем расхода |
|
Дополнение при отклонениях от эталонных условий |
|
|---|---|
|
Токовый выход |
Как импульсный выход ± (0,1% от фактического расхода +0,05% от конечного значения ) |
|
Влияние внешней температуры |
|
|
Влияние напряжения питания |
<0,005% от измеренного значения при 1% изменения |
Погрешность расходомера для MASS 6000/MASS 2100 DI 1.5 до DI 40
Все работающие по кориолисову принципу измерения массовые расходомеры Siemens калибруются в устройствах SIEMENS, аккредитованных для калибровки расхода. Они аккредитованы через DANAK по ISO 17025 (EN 45001 EA) и могут отслеживаться NIST. Для каждого преобразователя расхода выдается калибровочный сертификат, а в блоке памяти SENSORPROM сохранены данные и установки калибровки.
|
Технические параметры |
|||||||
|---|---|---|---|---|---|---|---|
|
Конструкции |
мм |
DI 1.5 |
DI 3 |
DI 6 |
DI 15 |
DI 25 |
DI 40 |
|
|
дюйм |
1/16” |
1/8” |
¼” |
½” |
1” |
1½” |
|
Внутренний диаметр трубы |
мм |
1.5 |
3.0 |
6.0 |
14.0 |
29.7 |
43.1 |
|
Толщина стенки трубы |
мм |
0.25 |
0.5 |
1.0 |
1.0 |
2.0 |
2.6 |
|
Диапазон измерения массового расхода 3 |
кг/ч |
0 ... 65 |
0 ... 250 |
0 ... 1,000 |
0 ... 5,600 |
0 ... 25,000 |
0 ... 52,000 |
|
Плотность |
г/см3 |
0.1 ... 2.9 |
|||||
|
Фракция |
°Brix |
0 ... 100 |
|||||
|
Температура |
|||||||
|
Стандарт |
°C |
-50 ... +125 |
-50 ... +180 |
||||
|
Версия для повышеных температур |
°C |
-50 ... +180 |
|
||||
|
Давление жидкости в измерительной трубе1) |
|||||||
|
Нерж. сталь |
бар |
296 |
295 |
327 |
158 |
135 |
125 |
|
Hastelloy C22 |
бар |
460 |
390 |
430 |
208 |
191 |
173 |
|
Материалы |
|||||||
|
Измерительная труба, фланец |
|
1.4435 (AISI 316 L) (нерж. сталь) |
|||||
|
Стандартное резьбовое |
|
2.4602 (Hastelloy C-22) |
|||||
|
Корпус и материал корпуса |
|
IP66 и 1.4404 (AISI 316 L) (нерж. сталь) |
|||||
|
Корпус, давление разрыва |
|
70 |
190 |
190 |
140 |
90 |
50 |
|
Подключения к процессу2) |
|||||||
|
Фланец |
|||||||
|
|
|
|
DN 10 |
DN 15 |
DN 25 |
DN 40 |
|
|
|
|
½” |
½” |
1” |
1½” |
|
|
|
|
½” |
½” |
1” |
1½” |
|
Молочная труба (резьбовое соединение, PN 16/40) 3) |
|||||||
|
|
|
|
DN 10 |
DN 15 |
DN 25 |
DN 40 |
|
|
|
|
25 мм |
25 мм |
38 мм |
51 мм |
|
Зажим (PN 16) 3) |
|||||||
|
|
|
|
25 мм |
25 мм |
38 мм |
51 мм |
|
Резьба |
|||||||
|
|
G ¼“ |
G ¼“ |
|
|
|
|
|
|
¼“ NPT |
¼“ NPT |
|
|
|
|
|
Подключение кабеля |
|
Универсальный штекерный разъем к преобразователю расхода 5 x 2 x 0,35 мм2 попарно скрученный и экранированный, наружный ∅ 12 мм |
|||||
|
Ex-версия4) |
|
EEx [ia] IIC T3-T6 |
|||||
|
Вес около |
kg |
2.6 |
4 |
8 |
12 |
48 |
48 |
1) Макс. при 20 °C (68 °F), DIN 2413, DIN 17457
2) Other connections to order, see chapter 9, ordering
3) Другие соединения на заказ, см. "Указания по заказу"4) Intrinsically safe approval: CENELEC and ASEV

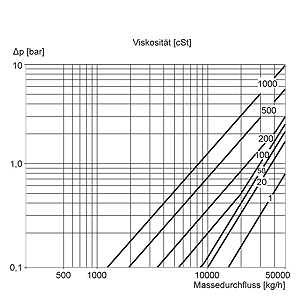

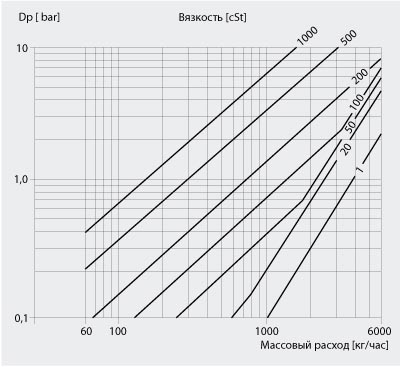

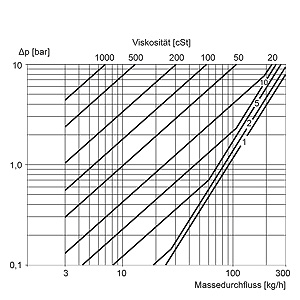

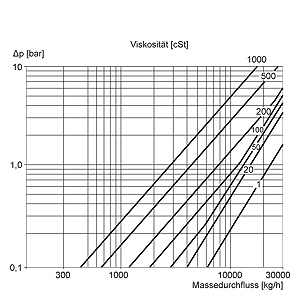

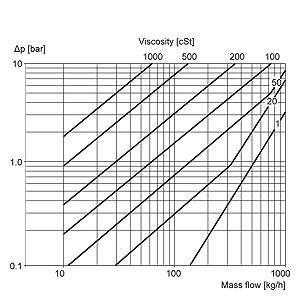

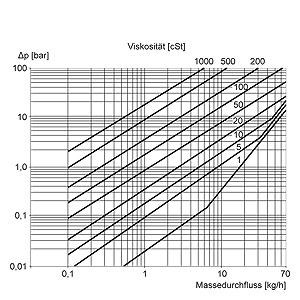

Потеря давления
MASS 2100 DI 1.5 (1/16“)
MASS 2100 DI 3 (1/8”)
MASS 2100 DI 6 (¼“)
MASS 2100 DI 15 (½”)
MASS 2100 DI 25 (1”)
MASS 2100 DI 40 (1½”)
Погрешность расходомера для MASS 6000/MASS 2100 DI 1.5 до DI 40
Все работающие по кориолисову принципу измерения массовые расходомеры Siemens калибруются в устройствах SIEMENS, аккредитованных для калибровки расхода. Они аккредитованы через DANAK по ISO 17025 (EN 45001 EA) и могут отслеживаться NIST. Для каждого преобразователя расхода выдается калибровочный сертификат, а в блоке памяти SENSORPROM сохранены данные и установки калибровки.
Погрешность расходомера/спецификации
Преобразователь расхода MASS MC1 и преобразователь сигналов MASS 6000
|
5% |
50% |
100% |
|
|---|---|---|---|
|
DN 50 (2”) |
2.130 кг/час |
21.300 кг/час |
42.600 кг/час |
|
DN 65 (2½”) |
3.350 кг/час |
43.500 кг/час |
87.000 кг/час |
|
DN 80 (3”) |
5.670 кг/час |
56.700 кг/час |
113.400 кг/час |
|
DN 100 (4”) |
9.600 кг/час |
96.000 кг/час |
192.000 кг/час |
|
DI 150 (6”) |
25.500 кг/час |
255.000 кг/час |
510.000 кг/час |
E = погрешность [%]
Z = погрешность нулевой точки [кг/час]
qm = массовый расход [кг/час]
Qmax. при 2 потеря давления при 1 гр/см3
|
Тип преобразователя расхода |
MASS MC1 |
|||||
|---|---|---|---|---|---|---|
|
Диаметр преобразователя расхода |
DN 50 |
DN 65 |
DN 80 |
DN 100 |
DN 150 |
|
|
Кол-во измерительных труб |
2 |
2 |
2 |
2 |
2 |
|
|
Массовый расход |
|
|
|
|
|
|
|
Линейная |
% от расхода |
0.15 |
0.15 |
0.15 |
0.15 |
0.15 |
|
Погрешность |
% от расхода |
0.1 |
0.1 |
0.1 |
0.1 |
0.1 |
|
Макс. погрешность |
[кг/час] |
5.52 |
11.34 |
14.76 |
24.96 |
66.00 |
|
Плотность |
|
|
|
|
|
|
|
Погрешность |
(стандарт [гр/см3] |
0.005 |
0.005 |
0.005 |
0.005 |
0.005 |
|
(расшир) [г/см3] |
0.001 |
0.001 |
0.001 |
0.001 |
0.0001 |
|
|
Диапазон |
[гр/см3] |
0.5 ... 3.5 |
0.5 ... 3.5 |
0.5 ... 3.5 |
0.5 ... 3.5 |
0.5 ... 3.5 |
|
Погрешность |
[гр/см3] |
0.0001 |
0.0001 |
0.0001 |
0.0001 |
0.0001 |
|
Температура |
|
|
|
|
|
|
|
Погрешность |
[°C] |
1.0 |
1.0 |
1.0 |
1.0 |
1.0 |
|
Brix 1) |
|
|
|
|
|
|
|
Погрешность |
[°Brix] |
0.21 |
0.21 |
0.21 |
0.21 |
0.21 |
1) Необходима расширенная калибровка плотности.
|
Технические параметры |
||||||
|---|---|---|---|---|---|---|
|
Конструкции |
мм |
50 |
65 |
80 |
100 |
150 |
|
дюймы |
2” |
2½” |
3” |
4” |
6” |
|
|
Внутренний диаметр трубы |
2 x 2 мм |
25.0 |
33.7 |
38.0 |
48.3 |
76.1 |
|
Толщина стенки трубы |
мм |
1.5 |
1.5 |
2.0 |
2.6 |
3.2 |
|
Диапазон измерения массового расхода при |
кг/ч |
42.600 |
87.000 |
113.400 |
192.000 |
510.000 |
|
Плотность |
г/см3 |
0.5 ... 3.5 |
||||
|
Фракция |
°Brix |
0 ... 100 |
||||
|
Температура |
Стандарт |
-50 ... +180 °C |
||||
|
Ex |
-20 ... +180 °C |
|||||
|
Давление жидкости в измерительной трубе |
|
|
|
|
|
|
|
Нерж. сталь (DIN 2413, 20 °C (68 °F)) |
PN |
100 |
100 |
100 |
40 |
40 |
|
Материалы |
|
|
||||
|
Измерительная труба |
|
SS 1.4571 или Hastelloy C4 |
||||
|
Фланец |
|
SS 1.4571 или Hastelloy C4 |
||||
|
Корпус |
|
IP67 |
||||
|
Материал корпуса/клеммной коробки |
|
1.4301 / алюминий |
||||
|
Подключения к процессу |
|
см. Габаритные чертежи |
||||
|
Электрические соединения |
|
Винтовые клеммы, Pg 13,5 |
||||
|
Длина кабеля |
м |
макс. 300 |
||||
|
Подключение кабеля |
|
5 x 2 x 0,35 мм2 попарно скрученный и экранированный, наружный ∅ 12 мм |
||||
|
Ex-версия |
|
|
||||
|
ATEX 1388X |
|
II ½ EEx em [ib] II C T2-T6 |
||||
|
Вес около. |
кг |
34 |
47 |
58 |
90 |
190 |
|
Эталонные условия (ISO 9104 и DIN/EN 29104) |
|
|---|---|
|
Условия протока |
полностью сформированный профиль протока |
|
Температура вещества |
20 °C ±2 K |
|
Внешняя температура |
20 °C ±2 K |
|
Давление жидкости |
2 ± 1 бар |
|
Плотность |
0.997 г/см3 |
|
Brix |
40 °Brix |
|
Напряжение питания |
Un ±1% |
|
Время нагрева |
30 мин. |
|
Длина кабеля |
5 м между измерительнм преобразователем и преобразователем расхода |
|
Дополнение при отклонениях от эталонных условий |
|
|---|---|
|
Токовый выход |
Как импульсный выход ± (0,1% от фактического расхода +0,05% от конечного значения) |
|
Влияние внешней температуры |
|
|
Влияние напряжения питания |
< 0,005% от измеренного значения при 1% изменения |

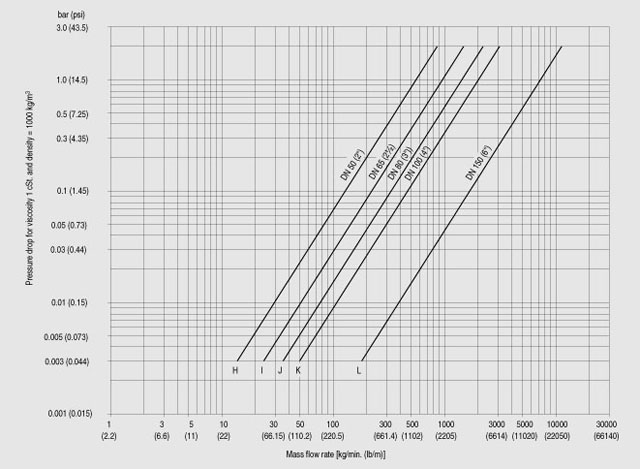

Pressure drop
Перепад давления при 1 cst вязкости
