DI 1.5 (1/16”)

1 кг/час

40 кг/час

65 кг/час

DI 3 (1/8”)

12 кг/час

125 кг/час

250 кг/час

DI 6 (¼”)

50 кг/час

500 кг/час

1000 кг/час

DI 15 (½”)

280 кг/час

2800 кг/час

5600 кг/час

DI 25 (1”)

1250 кг/час

12500 кг/час

25000 kг/час

DI 40 (1½”)

2600 кг/час

26000 кг/час

52000 кг/час

Диаметр преобразователя расхода

DI 1.5 (1/16”)

DI 3 (1/8”)

DI 6 (¼“)

DI 15 (½“)

DI 25 (1”)

DI 40 (1½“)

Кол-во измерительных труб

1

1

1

1

1

1

Массовый расход:

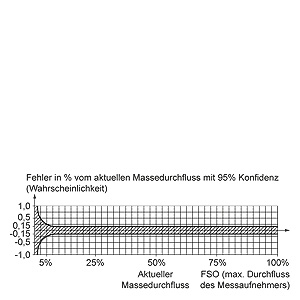

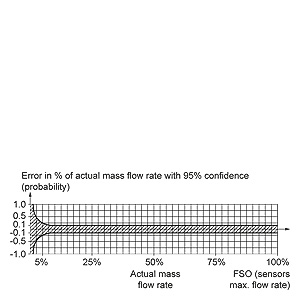

Линейная погрешность

% от расхода

0.10

0.10

0.10

0.10

0.10

0.10

Погрешность
воспроизводимости

% от расхода

0.05

0.05

0.05

0.05

0.05

0.05

Макс. погрешность нулевой точки

[кг/час]

0.001

0.010

0.050

0.200

1.500

6.000

Плотность

Погрешность плотности

[гр/см³]

0.001

0.0015

0.0015

0.0005

0.0005

0.0005

Погрешность
воспроизводимости

[гр/см³]

0.0002

0.0002

0.0002

0.0001

0.0001

0.0003

Температура

Погрешность

[°C]

0.5

0.5

0.5

0.5

0.5

0.5

Brix

Погрешность

[°Brix]

0.2

0.3

0.3

0.1

0.1

0.1

Усл овия протока

полностью сформированный профиль
протока

Температура вещества

20 °C ±2 K

Внешняя температура

20 °C ±2 K

Давление жидкости

2 ± 1 бар

Плотность

0.997 гр/cm³

Brix

40 °Brix

Напряжение питания

U_n ±1%

Время нагрева

30 мин.

Длина кабеля

5 м. между измерительнм преобразователем и преобразователем расхода

Токовый выход

Как импульсный выход ± (0,1% от фактического расхода +0,05% от конечного значения )

Влияние внешней температуры

• выход   индикации/частоты/импульсов: <±0,003% / K измеренного значения
• токовый выход : <±0,005% / K
  измеренного значения

Влияние напряжения питания

<0,005% от измеренного значения при 1% изменения

Конструкции

мм

DI 1.5

DI 3

DI 6

DI 15

DI 25

DI 40

дюйм

1/16”

1/8”

¼”

½”

1”

1½”

Внутренний диаметр трубы
(преобразователь расхода из
сплошной трубы)

мм

1.5

3.0

6.0

14.0

29.7

43.1

Толщина стенки трубы

мм

0.25

0.5

1.0

1.0

2.0

2.6

Диапазон измерения массового расхода ³

кг/ч

0 ... 65

0 ... 250

0 ... 1,000

0 ... 5,600

0 ... 25,000

0 ... 52,000

Плотность

г/см³

0.1 ... 2.9

Фракция

°Brix

0 ... 100

Температура

Стандарт

°C

-50 ... +125

-50 ... +180

Версия для повышеных температур

°C

-50 ... +180

Давление жидкости в измерительной трубе¹⁾

Нерж. сталь

бар

296

295

327

158

135

125

Hastelloy C22

бар

460

390

430

208

191

173

Материалы

Измерительная труба, фланец

1.4435 (AISI 316 L) (нерж. сталь)

Стандартное резьбовое
соединение

2.4602 (Hastelloy C-22)

Корпус и материал корпуса

IP66 и 1.4404 (AISI 316 L) (нерж. сталь)

Корпус, давление разрыва

70

190

190

140

90

50

Подключения к процессу²⁾

Фланец

• DIN 2635, PN 40

DN 10

DN 15

DN 25

DN 40

• ANSI B16.5, класс 150

½”

½”

1”

1½”

• ANSI B16.5, класс 600 (класс 300)

½”

½”

1”

1½”

Молочная труба (резьбовое соединение, PN 16/40) ³⁾

• DIN 11851

DN 10

DN 15

DN 25

DN 40

• ISO 2853/BS 4825 part 4 (SS3351)

25 мм

25 мм

38 мм

51 мм

Зажим (PN 16) ³⁾

• ISO 2853/BS 4825 часть 3 (SS3016)

25 мм

25 мм

38 мм

51 мм

Резьба

• ISO 228/1, PN 100

G ¼“

G ¼“

• ANSI/ASME B1.20.1, PN 100

¼“ NPT

¼“ NPT

Подключение кабеля

Универсальный штекерный разъем к преобразователю расхода 5 x 2 x 0,35 мм2 попарно скрученный и экранированный, наружный ∅ 12 мм

Ex-версия⁴⁾

EEx [ia] IIC T3-T6

Вес около

kg

2.6

4

8

12

48

48

DN 50 (2”)

2.130 кг/час

21.300 кг/час

42.600 кг/час

DN 65 (2½”)

3.350 кг/час

43.500 кг/час

87.000 кг/час

DN 80 (3”)

5.670 кг/час

56.700 кг/час

113.400 кг/час

DN 100 (4”)

9.600 кг/час

96.000 кг/час

192.000 кг/час

DI 150 (6”)

25.500 кг/час

255.000 кг/час

510.000 кг/час

Диаметр преобразователя расхода

DN 50

DN 65

DN 80

DN 100

DN 150

Кол-во измерительных труб

2

2

2

2

2

Массовый расход

Линейная
погрешность

% от расхода

0.15

0.15

0.15

0.15

0.15

Погрешность
воспроизводимости

% от расхода

0.1

0.1

0.1

0.1

0.1

Макс. погрешность
нулевой точки

[кг/час]

5.52

11.34

14.76

24.96

66.00

Плотность

Погрешность
плотности

(стандарт [гр/см3]

0.005

0.005

0.005

0.005

0.005

(расшир) [г/см³]

0.001

0.001

0.001

0.001

0.0001

Диапазон

[гр/см3]

0.5 ... 3.5

0.5 ... 3.5

0.5 ... 3.5

0.5 ... 3.5

0.5 ... 3.5

Погрешность
воспроизводимости

[гр/см3]

0.0001

0.0001

0.0001

0.0001

0.0001

Температура

Погрешность

[°C]

1.0

1.0

1.0

1.0

1.0

Brix ¹⁾

Погрешность

[°Brix]

0.21

0.21

0.21

0.21

0.21

Конструкции

мм

50

65

80

100

150

дюймы

2”

2½”

3”

4”

6”

Внутренний диаметр трубы
(преобразователь расхода из сплошной трубы)

2 x 2 мм

25.0

33.7

38.0

48.3

76.1

Толщина стенки трубы

мм

1.5

1.5

2.0

2.6

3.2

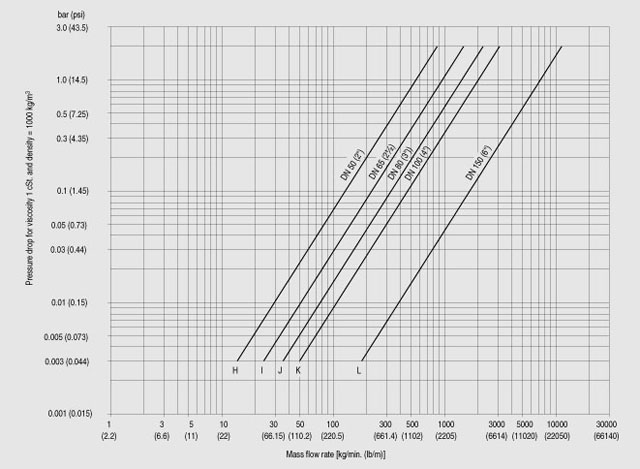

Диапазон измерения массового расхода при
перепаде давления в 2 бар (29 psi) при 1 гр/см3
(0.036 lb/дюйм³ )

кг/ч

42.600

87.000

113.400

192.000

510.000

Плотность

г/см³

0.5 ... 3.5

Фракция

°Brix

0 ... 100

Температура

Стандарт

-50 ... +180 °C

Ex

-20 ... +180 °C

Давление жидкости в измерительной трубе

Нерж. сталь (DIN 2413, 20 °C (68 °F))

PN

100

100

100

40

40

Материалы

Измерительная труба

SS 1.4571 или Hastelloy C4

Фланец

SS 1.4571 или Hastelloy C4

Корпус

IP67

Материал корпуса/клеммной коробки

1.4301 / алюминий

Подключения к процессу

см. Габаритные чертежи

Электрические соединения

Винтовые клеммы, Pg 13,5

Длина кабеля

м

макс. 300

Подключение кабеля

5 x 2 x 0,35 мм2 попарно скрученный и экранированный, наружный ∅ 12 мм

Ex-версия

ATEX 1388X

II ½ EEx em [ib] II C T2-T6

Вес около.

кг

34

47

58

90

190

Условия протока

полностью сформированный профиль протока

Температура вещества

20 °C ±2 K

Внешняя температура

20 °C ±2 K

Давление жидкости

2 ± 1 бар

Плотность

0.997 г/см³

Brix

40 °Brix

Напряжение питания

U_n ±1%

Время нагрева

30 мин.

Длина кабеля

5 м между измерительнм преобразователем и преобразователем расхода

Токовый выход

Как импульсный выход ± (0,1% от фактического расхода +0,05% от конечного значения)

Влияние внешней температуры

• выход индикации/частоты/импульсов: < ±0,003% / K измеренного значения
• токовый выход: < ±0,005% / K измеренного значения

Влияние напряжения питания

< 0,005% от измеренного значения при 1% изменения
