Функциональные модули

Ниже приведен обзор назначения клемм блоков подключения.

Назначение клемм для блоков подключения (TPR) с реле

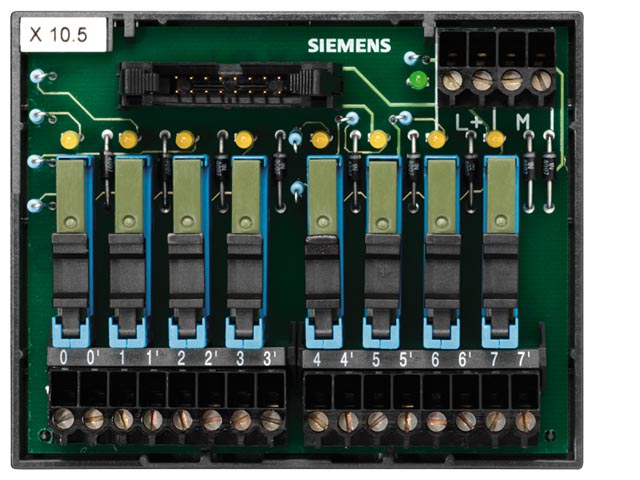

Вид блока подключения спереди TPRo

Назначение клемм

2 x 2 клеммы для подключения потенциала 24 В пост. тока

Светодиоды для сигнализации

Реле с разъемами

Нижний ряд
Клеммы 0 - 7: Клеммы для полевых сигналов (выходы) при 2-проводном подключении

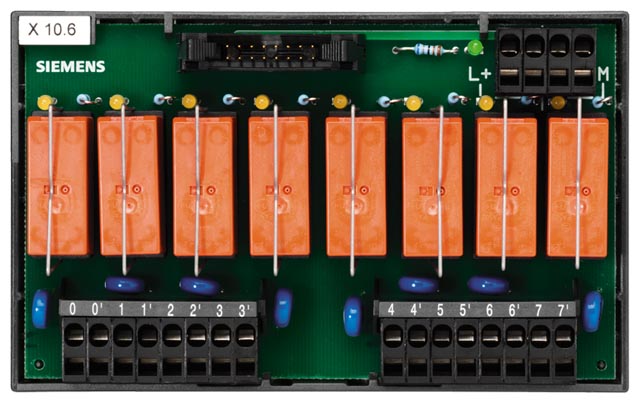

Вид блока подключения спереди TPRi

Назначение клемм

2 x 2 клеммы для подключения потенциала 24 В пост. тока

Светодиоды для сигнализации

Реле с разъемами

Нижний ряд
Клеммы 0 - 7: Подключения для полевых сигналов (входы) при 2-проводном подключении
