Клеммные блоки образуют сопряжение между соединительными кабелями датчиков и исполнительных устройств, идущими от процесса, и SIMATIC S7. С их помощью могут быть легко и надежно присоединены все устройства автоматизации SIMATIC S7-300/400.
- Подключение к штекерным модулям
Для подключения к штекерным модулям применяют на один или два клеммных блока 16-жильный или 2 x 16-жильный плоский кабель с внешней круглой оболочкой или на один клеммный блок 16-жильный готовый круглый кабель. В зависимости от штекерного модуля через соединительные кабели можно подключить до 4 клеммных блоков. Через клеммные блоки подводится не более 8 сигнальных каналов. - Типы клеммных блоков

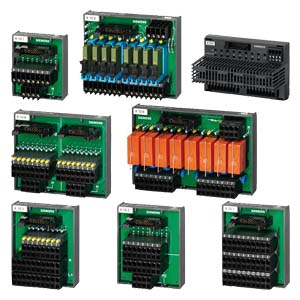

На выбор имеется пять различных клеммных блоков. Они имеются в продаже, как правило, с пружинными или винтовыми зажимами. - Расстояние
Расстояние между SIMATIC S7 и клеммными блоками может достигать 30 м. это зависит от соответствующих требований и находится на усмотрении проектировщика. - Поля для надписей
На клеммные блоки нанесены поля для надписей. Они полезны для пользовательских назначений и упрощают поиск зажимов.
