- Клеммный блок для 3-проводных инициаторов (TP3)
Клеммным блоком для 3-проводных инициаторов пользователю предоставляются в распоряжение восемь клемм для сигналов, десять клемм для соединения с заземляющей шиной и десять клемм для положительного потенциала. Благодаря этому имеется в наличии достаточно резервов для потенциальных мостов и подачи напряжения. - Клеммный блок для 1-проводных инициаторов (TP1)
Если потенциал земли отдельных датчиков и исполнительных устройств подводится к клеммному блоку не по отдельности, то используется компактный клеммный блок для 1-проводных инициаторов с восемью клеммами для сигналов. Пользователь должен обратить внимание на подачу напряжения, которая может, например, осуществляться через сборные шины в распределительном шкафу. - Клеммный блок с реле (TPR)
Если желательна потенциальная развязка или согласование потенциалов между выходными и полевыми сигналами, то используется клеммный блок с реле. На клеммном блоке с реле пользователю предоставляются в распоряжение 8 клемм для полевых сигналов в 2-проводном исполнении. Подача напряжения на модуль может происходить, как и у клеммного блока для 3-проводного исполнения, из клеммного блока или из штекерного модуля. - Клеммный блок для 2-амперных модулей (TP2)
2-амперные модули SIMATIC S7 могут подключаться к специально для этих блоков разработанному клеммному блоку. - Клеммный блок для аналоговых сигналов (TPA)
Для аналоговых сигналов SIMATIC S7 здесь предоставляется в распоряжение специальный клеммный блок для аналоговых сигналов. С помощью этого клеммного блока эти сигналы можно подключать очень просто и удобно. Присоединение экранов сигнальных кабелей возможно через дополнительный металлический щиток с помощью соответствующих клемм.

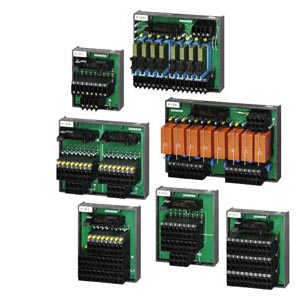

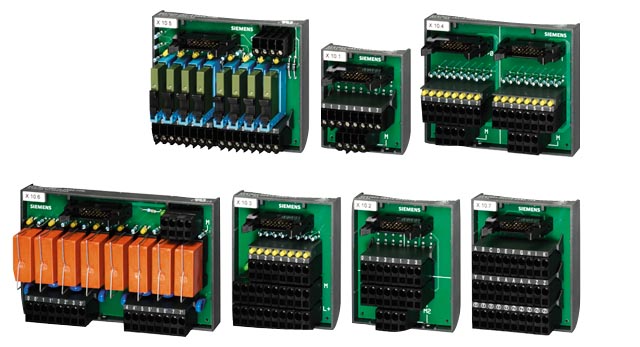

Клеммные блоки для SIMATIC S7-300/S7-400
Следует обратить особое внимание:
Для передачи сигналов 2-амперных модулей необходимы все жилы соединительного кабеля. Поэтому питание на модуль должно подаваться через отдельные кабели.
Схемы назначений контактов клеммных блоков Вы найдете в бумажном каталоге KT 10.2 · 2000 в главе Проектирование, начиная со страницы 5/3 каждый раз в нижней половине страницы.
Монтаж плоского кабеля с внешней круглой оболочкой на 16-контактном штекере см. в разделе“Штекерные модули и плоский кабель с внешней круглой оболочкой”
