Обычно кулачок определяет взаимосвязь движений между главной осью (ведущая ось) и следящей осью (ведомая ось).
Кроме того, кулачки могут быть профилями скорости, характеристиками давления или коррекциями характеристик задвижки для гидравлических осей. Технологический пакет может работать с кулачками, которые определены в виде точек интерполяционной таблицы или в виде полиномов.
В базовой поставке SCOUT содержит редактор для создания простых кулачков в форме таблицы или полиномов (помощник VDI) в форме графических символов, упрощающих их конфигурирование.
При создании технологического объекта «кулачок», определяется тип «таблица опорных точек» или «полиномы»:
- Интерполяционная таблица точек:
У этого типа положения ведущего и ведомого вводятся в два столбца таблицы. Так же имеется возможность использовать внешнюю таблицу точек (файл ASCII, таблица Excel). - Полиномы:
Полиномы описывают законы движения в соответствии с VDI 2143. SIMOTION поддерживает полиномы до 6 степени.
В этом режиме кулачок описывается несколькими следующими друг за другом полиномами. Полиномы вводятся в форме таблицы полинома. Пользователь может использовать диалоговое создание полинома и/или помощник VDI.

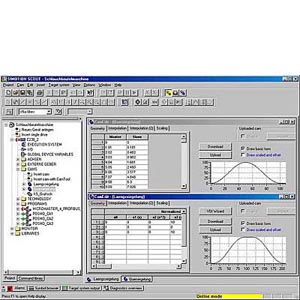

Результат ввода отображается в правой части окна в виде кривой в координатной системе.
Кроме того, можно определить дополнительные параметры, как например тип интерполяции между опорными точками или
масштабирование кулачка.
Опциональный пакет SIMOTION CamTool может использоваться для графического создания и оптимизации кулачков.
