Система управления движением SIMOTION предоставляет в распоряжение множество запрограммированных функций, которые Вы можете параметрировать и использовать в своей программе для Вашего применения. Для этого требуется высокоэффективные инструменты, которые обеспечивают оптимальную поддержку и простоту использования на всех необходимых этапах инжиниринга.
Система инжиниринга SCOUT – это базовая среда для унифицированной автоматизации инжиниринга в машиностроении с применением SIMOTION, которая и интегрируется в среду программирования SIMATIC в соответствии с концепцией комплексной автоматизации TIA.
SCOUT обеспечивает:
- интегрированный, функционально-ориентированный подход к задаче автоматизации;
- высокий уровень удобства работы пользователя.
Диапазон возможных применений SIMOTION простирается от простой, параметрируемой, управляемой по скорости оси, до комплексных, программируемых и интегрированных с механикой (мехатронных) многоосевых машин.
Поэтому SCOUT предлагает представления, ориентированные на задачи, и расширяется с помощью дополнительных инструментов (например, средство для графического создания электронных кулачков).

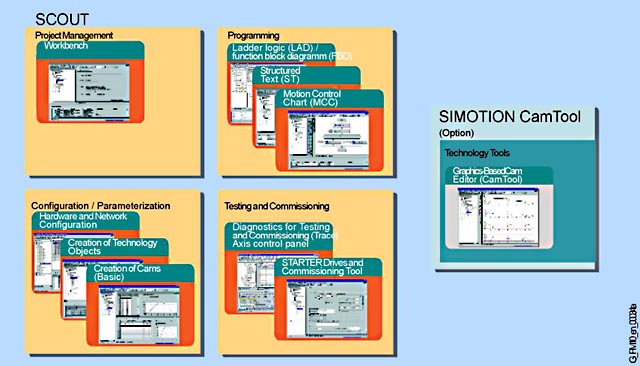

Рисунок, приведённый ниже, показывает полный обзор отдельных инструментов SCOUT.
SCOUT - это система инжиниринга для SIMOTION, интегрируемая в STEP 7 и обеспечивающая все необходимые инструменты для:
- конфигурирования,
- параметрирования,
- программирования,
- тестирования;
- диагностирования.
Задачи, такие как:
- создание конфигураций аппаратного обеспечения и сети и
- создание, конфигурирование и параметрирование технологических объектов, таких как
- - оси,
- - измерительные входы,
- - кулачки, дорожки кулачков,
- - электронные кулачки и т. д.
решаются оператором в графической форме.
Следующие языки доступны для программирования приложений SIMOTION:
- текстовой язык программирования высокого уровня ST (Структурированный текст согласно IEC 61 131)
- LAD (контактный план) и FBD (функциональная схема)
- MCC (схемы управления движением), который является графическим языком блок-схем, оптимизированным для максимального упрощения использования.
Интегрированные функции тестирования и диагностирования помогают при вводе в эксплуатацию и в сервисном обслуживании.
STARTER Инструмент ввода в эксплуатацию привода
Назначение STARTER - простой и быстрый ввод в эксплуатацию, оптимизация и диагностирование всех приводов нового поколения Siemens при помощи единого инструмента.
Инструмент ввода в эксплуатацию приводов STARTER поддерживает следующие семейства приводы:
- SINAMICS
- MICROMASTER 420/430/440
- MICROMASTER 411/COMBIMASTER 411
- COMBIMASTER
Доступны следующие версии :
- STARTER stand-alone:
STARTER как автономное приложение Windows - STARTER интегрированный в Drive ES:
STARTER для работы без SIMOTION, с интеграцией новых приводов в SIMATIC S7 - STARTER интегрированный в SCOUT:
SCOUT содержит полную функциональность STARTER для приложений SIMOTION.
CamTool опциональный пакет
Простой редактор текста для генерирации кулачков уже включен в базовый пакет SCOUT.
Дополнительный пакет CamTool расширяет возможности SCOUT мощным инструментом для полностью графической генерации и оптимизации кулачков.
CamTool полностью интегрирован в графический интерфейс пользователя SCOUT.
Системные требования
Программное обеспечение
- SCOUT
- Windows NT4 SP6 или
- Windows 2000 SP3 или
- Windows XP Professional SP1
- SIMATIC STEP 7 V5.1 SP6 или выше
- Опционально:
Drive ES Basic V5.1 Service Pack 1: требуется если SIMODRIVE 611 universal или SIMOVERT MASTERDRIVES MC интегрируется в проект.
- CamTool
- Те же системные требования, что и для SCOUT
- SCOUT должен быть инсталлирован.
Замечание:
Дополнительные программы могут быть также использованы с SIMOTION SCOUT. Пожалуйста проверьте, что эти программы полностью совместимы с вашими вариантами. Сведения о совместимости можно найти в списке совместимости.
Additional information is available in the Internet under:
http://www.siemens.com/simotion
через список Поддержки/Совместимости.
Аппаратная часть:
Минимальный компьютер / программатор для SCOUT:
- Аппаратные требования:
- Windows NT4 и Windows 2000 с Pentium II 400 MГц/256 МБайт
- Windows XP и Pentium III 500 MГц/256 МБайт
- Конфигурация оперативной памяти 256 МБайт:
- на программаторе/ПК
- на SIMOTION P350
- Разрешение экрана, минимум: 600 x 800 пикс.
- Жесткий диск: 200 МБайт
Адаптер PC Card
Специальные аппаратные требования
Обновления ядра SIMOTION Kernel для SIMOTION C230-2 и SIMOTION D поставляются на CD и могут быть скопированы с помощью PG / ПК на карты памяти SIMOTION MMC (C230-2) или SIMOTION CompactFlash (D4x5). Для записи на карты памяти SIMOTION MMC или SIMOTION CompactFlash необходим адаптер.
Мы рекомендуем следующие продукты для использования с SIMOTION MMC:
- Для операционных систем Windows NT и Windows 2000::
- адаптер в виде гибкого магнитного диска (дискеты)
Изготовитель: JVC
Обозначение продукта: SD/MultiMediaCard CU-VFSD50U
- адаптер в виде гибкого магнитного диска (дискеты)
- Только для операционных систем Windows 2000 / XP:
- USB адаптер (адаптер, подключаемый к интерфейсу USB)
Изготовитель: SimpleTechnologies
Обозначение продукта: UMSD-100
- USB адаптер (адаптер, подключаемый к интерфейсу USB)
Замечание:
Если Вы выбираете другой USB адаптер, то Вы должны убедиться, что он понимает как карты SD, так и SIMOTION MMC
производства Infineon Technologies AG.
Адаптеры обычно продаются в магазинах вычислительной техники и электроники.
Мы не рекомендуем никакой специальный продукт для карт CompactFlash, так как в продаже представлено множество подобных устройств.
