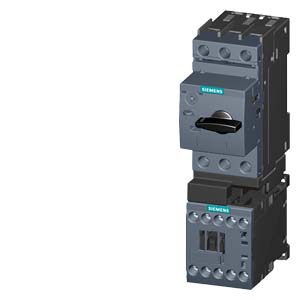

Пусковые сборки SIRIUS 3RA2
Пусковые сборки 3RA2

Безпредохранительные пусковые сборки 3RA2 состоят из автоматического выключателя защиты электродвигателей 3RV2 и электромагнитного контактора 3RT2. Устройства электрически и механически соединены припомощи специального переходника (модуль сопряжения, набор проводников и если необходимо, адаптер для монтажа на систему сборных шин).

Пусковые сборки 3RA2 для прямого и реверсивного пуска доступны для токов до 32 A (приблизительно 15 кВт/400 В).

В пусковой сборке 3RA2, автоматический выключатель 3RV2 защищает двигатель от перегрузки и короткого замыкания. Вышестоящие устройства защиты, такие как плавкие предохранители (ограничители), устанавливаются если отключающая способность должна быть увеличена до 153 кA при 400 В.

Пусковые сборки 3RA2 выпускаются с диапазоном уставки по току от 0.14 до 32 A с типоразмерами S00 и S0:

Типоразмер

Ширина / мм

Макс. рабочий ток / A

Для асинхронных двигателей

с мощностью до / kW

S00

45

16

7.5

S0

45

32

15


Типоразмер сборок 3RA2 основан на типоразмере контактора:

Типоразмер пусковой сборки 3RA2

S00

S0

Типоразмер автоматического выключателя 3RV2

S00

S001), S0

Типоразмер контактора 3RT2

S00

S0


1) Автоматические выключатели S00 могут комбинироваться с контакторами типоразмера S0 модификация которых подразумевает винтовые зажимы.

Условия эксплуатации

Пусковые сборки 3RA2 климатически устойчивы.  Они предназначены для использования в закрытых помещениях в которых нет суровых условий окружающей среды (пыль, едкая среда, взрывоопасные газы). Для условий где превалирует пыльная и влажная среда могут использоваться защитные корпуса.

Поведение в случае короткого замыкания

Стандарты DIN EN 60947-4-1 (VDE 0660 Part 102) и IEC 60947-4-1 позволяют различать два разных типа координации (тип 1 и тип 2). Любое КЗ, которое происходит, безопасно прилюбом типе координации. Разница между ними заключается в характере повреждений устройства вызванных коротким замыканием.

  • Тип координации "1"

После срабатывания автомата из-за КЗ, допускается выход из строя контактора и реле перегрузки, а также сваривание контактов контактора. Пускатель должен быть заменен.

  • Тип координации "2"

После срабатывания автомата из-за КЗ, неповрежденные контактор и реле перегрузки могут быть перезапущены (кривая срабатывания реле не изменяется). Допускается сваривание контактов контактора,  если они могут быть легко разъединены без какой либо деформации. Замена пускателя не требуется.

Время срабатывания

Все пусковые сборки 3RA2 описанные здесь разработаны для обычных условий пуска (не тяжелых), другими словами время срабатывания при перегрузке обычно не больше 10 секунд (CLASS 10). Точное значение данного времени может быть получено из время-токовой характеристики автоматического выключателя.

Метод соединения

Для всех пусковых сборок  до 32 A доступны модификации с пружинными и винтовыми зажимами. Для соединения двух устрйоств с пружинными зажимами поставляются втычные модули соединения для типоразмеров S00 и S0, которые позволяют очень быстро собрать пусковую сборку.

Для соединения автоматического выключателя с винтовыми зажимами с контактором имеющим пружинные зажимы имеется специальный модуль соединения для типоразмеров S00 и S0.

Собранные пусковые сборки 3RA2

Безпредохранительные сборки 3RA2 могут заказваться как уже собранные и проверенные на заводе.

Управляющие напряжение для них 50/60 Hz 230 В AC и24 В DC.

Дополнительные принадлежности

Так как сборки 3RA2 состоят из автоматического выключателя 3RV2 и контакторов 3RT2, то 3RA2 имеют такие же доп. принадлежности, что и автоматы с контакторами - доп. контакты, ограничитель перенапряжений, ручной привод для установки на дверь шкафа.

Ввод питания

Для данных устройств существует четыре способа ввода питания:

  • Параллельными проводами
  • Трехфазные шины
  • Шинные адаптеры 8US
  • Система ввода питания SIRIUS 3RV29
Пусковые безпредохранительные сборки для самостоятельной сборки

Такие сборки доступны для токо до 40A (приблизительно 18.5 кВт/400В).

Такие безпредохранительные комбинации могуи легко собираться заказчиком. Для этого необходимо иметь автоматический выключатель 3RV2 , контактор 3RT2 и соответствующий набор для сборки.

Для реверсивных пускателей с размером обязательно надо использовать адаптер для монтажа на стандартную рейку для достижения необходимой механической прочности. Такой адаптер не требуется если используется адаптер для системы сборных шин.

В диапазоне токов 32...100 А используются безпредохранительные пуковые сборки 3RA1.

Для токов свыше 100 А используются автоматические выключатели SENTRON 3VL и контакторы SIRIUS 3RT.

Заказчик также может заказывать протестированные комбинации автомата с полупроводниковыми коммутационными устройствами (устройства плавного псука, полупроводниковые контакторы) и с дополнительными устройсвами контроля и управления (реле контроля тока 3RR, система защиты и управления двигателем SIMOCODE 3UF).

Возможны следующие варианты комбинаций:

  • Прямой/реверсивный пускатель (см. собранные сборки 3RA2)
  • Пускатель "Звезда-треугольник"  ( только для самостоятельной сборки с модулем сопряжения)
  • Полупроводниковый пускатель/устройство плавного пуска (только для самостоятельной сборки с модулем сопряжения)
Коммуникация при помощи интерфейса IO-Link

Пусковые сборки могут сопряжены с интерфейсом IO-Link для соединения с высокоуровневой системой управления. Для этого контактор должен быть снабжен втычным функциональным модулем сопряжения 3RA27 11 (существуют модификации для прямого, реверсивного пуска и пуска звезда-треугольник). Электрическое соединение осуществляется припомощи трех стандартных кабелей.

Функциональные модули необходимы не только для комуникации (коммутационное состояние, обратная связь или сигнал готовности), но и для электрической блокиовки (для реверсивного пуска и пуска звезда-треугольник), а также для реализации реле времени (сборка звезда-треугольник). Данные и напряжение питания передаются по плоским кабелям на фидере .

Интеграция в сети AS-интерфейса

Фидер может интегрироваться с системой высокого уровня не только при помощи IO-Link, но и через AS-Interface. Интеграция в  AS-интерфейс везде где необходимо большое количество информации о коммутационном состоянии устройств. Для этого требуется функциональный модуль сопряжения 3RA27 12 (существуют его модификации для прямого пуска, реверсивного пуска и пуска звезда-треугольник). Устройства могут использовать A/B технологию, при этом к AS-интерфейсу могут быть подключены до 62 фидеров, контролируемых одним управляющим устройством (вне зависимости от вида фидера - прямой, реверсивный пуск или пуск звезда треугольник). В результате, получаем значительное снижение количнства проводов.

Функциональные модули выполняют не только функцию сопряжения с AS - интерфейсом, но и электрические блокировки (для реверсивных пускателей и пускателей звезда-треугольник), а также реле ыремени (для пускателей звезда-треугольник).

Обмен данными и питания передаются по плоским кабелям на фидере.

Полная интеграция в систему автоматизации

Благодаря возможности передачи данных через IO-Link или AS-интерфейс, фидеры SIRIUS могут полностью интегрироваться в систему автоматизации.

Установка

Безпредохранительные пусковые сборки 3RA2 могут устанавливаться на стандартную рейку TH35 согласно EN 60715 (глубина 15 мм) или на адаптер для системы сборных шин (межосевое расстояние шин 60 мм, толщина шин 5-10 мм  со скругленными краями).

Сборки 3RA2 могут также быть установлены используя систему ввода питания 3RV29.
