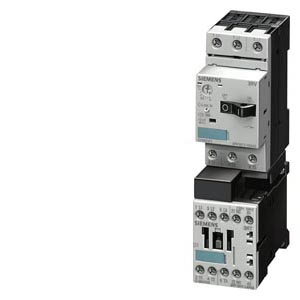

Фидеры нагрузки 3RA состоят из автоматического выключателя 3RV1 cи контактора 3RT1. Автоматический выключатель 3RV1 и контактор 3RT1 Электрически и механически соединены специальным адаптером.

Полностью смонтированные и прошедшие испытания собранные комбинации для реверсирования предназначены для мощностей до 45 кВт, на более высокие мощности предлагается комплект для самостоятельной сборки.

Автоматические выключатели 3RV1 выполняют функцию защиты от перегрузки и короткого замыкания двигателей, трансформаторов и установок в диапазоне от 0,16 А до 100 А. Способен выдерживать ток короткого замыкания 50 или 100 kA при 400 V.

Контакторы 3RT1 компактны, имеют высокий срок службы и идеально подходят как для сборок, так и для раздельного применения.

Возможен монтаж «вплотную» до 60 C без дерейтинга.

Фидеры нагрузки 3RA применяются для нагрузки 45 kW AC-3/400 V и токов в сети от 0.14 A до 100 A.

Фидеры нагрузки 3RA имеются в 4-х типоразмерах:

Типоразмер	Ширина	Номинальный ток	Мощность коммутируемого трехфазного двигателя при 400V
	мм	A	kW
S00	45	12	5.5
S0	45	25	11
S2	55	50	22
S3	70	100	45

Условия применения:

Фидеры нагрузки 3RA применяются при температуре от –20 до 70 С и имеют защиту IP20 (при использовании специальных корпусов возможно использование до IP55).
