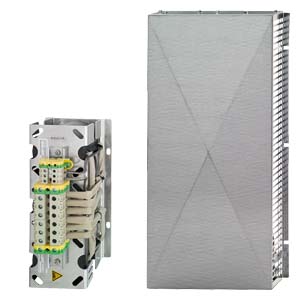

На оборудовании, которое было специально разработано для обеспечения EMC, сетевые фильтры работают вместе с сетевыми дросселями для ограничения кондуктивных помех, излучаемых силовыми модулями, до предельных значений класса A1 и эффективной защиты системы преобразования от помех со стороны сети, как определено в EN 55011 и категории C2 по EN 61800 3. сетевые фильтры подходят только для непосредственного подключения к системам TN согласно EN 61000-2-4/IEC 61000-2-4. Для приводов SIMODRIVE 611 имеются опционный спектр сетевых фильтров, которые соответствуют диапазону мощности:
- Широкополосные сетевые фильтрыработают в диапазоне частот от 2 кГц до 30 МГц. Таким образом, они уменьшают воздействия низких частот на систему и отрицательные воздействия или неисправности других нагрузок (например, электронного оборудования), подключенного к той же самой сети электропитания.
- Базовые сетевые фильтрыдля модулей I/R предназначены для использования на станках, в которых необходимо уменьшить кондуктивные помехи в диапазоне радиопомех от 150 кГц до 30 МГц в соответствие с положениями EMC.
Примечание:
Станкостроитель (OEM) не может поставлять станок или оборудование в пределах ЕС, пока не будет соблюдена декларация CE-EMC о соответствии для оборудования согласно стандартам EMC (стандарт продуктов IEC/EN 61800 3; VDE 0160 T 100). Сетевой фильтр и сетевые дроссели необходимы для достижения этого соответствия. Сетевые фильтры для модулей I/RF могут использоваться как в режиме синусоидального тока, так и в режиме блокирующего тока. Использование других фильтров может привести к превышению предельных значений, резонансу, перенапряжению и неисправности двигателя или устройства.
