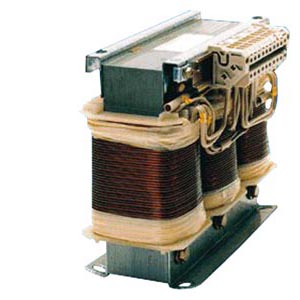

Линейка приводов SIMODRIVE 611 рассчитана для прямого использования в сетях TN с номинальными напряжениями 3 AC 400 В, 3 AC 415 В и 3 AC 480 В. Для адаптации системы к другим формам сети, к примеру, работе в сетях IT или TT, в системе имеются соответствующие согласующие трансформаторы. Широкая гамма продуктов покрывает сетевые напряжения, используемые в промышленности большинства стран мира.
Сети TN характеризуются низкоомным гальваническим соединением между потенциалами опорной земли источника тока и потенциалом защитного кабеля электрического оборудования. Если отсутствуют непосредственно, то данные условия подключения должны быть созданы через трансформатор с раздельными обмотками, нейтраль которого с вторичной стороны заземлена на потенциал защитного кабеля и соединена с защитным проводом преобразователя.
Таким образом, внутри тактового транзисторного преобразователя соблюдается нагрузка по напряжению для имеющихся между относящимися к сетевому потенциалу силовыми контурами тока и относящимися к защитному кабелю контурами тока управления и регулирования участков изоляции, согласно напряжению измерения в 300 В, по DIN EN 50178.
Подключенные защитные устройства от опасных корпусных токов или для противопожарной защиты (к примеру, устройства защитного отключения тока утечки) должны быть чувствительны к любому току согласно требованиям по DIN EN 50178. Для других устройств защитного отключения тока утечки для разъединения перед преобразователем должен быть подключен трансформатор с раздельными обмотками.
Если необходим сетевой фильтр и сетевое напряжение отличается от допустимого напряжения питания сетевого фильтра (3 AC 400 В или 3 AC 415 В), то также необходим один из названных ниже согласующих трансформаторов.
Если в сетях TN необходима только одна нагрузка по напряжению, то также можно использовать один из названных трансформаторов в автотрансформаторной схеме.
