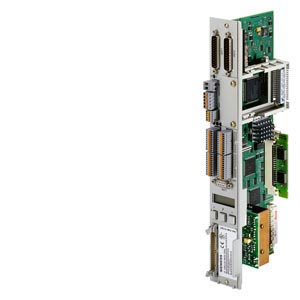

Цифровые платы управления с аналоговым интерфейсом заданного значения или PROFIBUS DP SIMODRIVE 611 universal HR

SIMODRIVE 611 universal HR это платы управления с аналоговым интерфейсом заданного значения числа оборотов и опционным интерфейсом PROFIBUS DP, а также как вариант с функциональностью позиционирования и частотой двигателя до 1400 Гц для:

• синхронных двигателей: 1FT6, 1FK
• синхронных встраиваемых шпинделей 1FE1
• линейных электродвигателей: 1FN
• асинхронных двигателей: 1PH., 1LA с/без датчика
• двигателей иных производителей, если они подходят для режима преобразователя

Для 1-о осевых и 2-х осевых плат управления имеются опции, 2-х осевые исполнения могут использоваться  и в 1-о осевых силовых модулях.

Следующие интерфейсные платы имеются на различных платах управления:

• резольвер
  переключаемое разрешение 14 / 12 бит
  количество пар полюсов 1 до 6; рабочая частота fG макс. до 108 Гц / 432 Гц¹⁾
  увеличение импульсов внутреннее 4096 / 16348 x количество пар полюсов
• инкрементальный датчик с сигналами sin/cos 1 Vpp до
  65535 импульсов, fG макс. до 350 кГц,
  увеличение импульсов внутренне 2048 x импульсов
• абсолютный датчик с интерфейсом EnDat идентично датчику sin/cos 1 Vpp, плюс абсолютное положение через протокол EnDat.

Варианты:

Платы управления и опции см. заказные параметры.

Ввод в эксплуатацию привода осуществляется по выбору через 7-ми сегментную индикацию и клавиатуру на модуле, или через вспомогательную программу »SimoCom U« для PC под Windows 95/98/NT/2000/ME/XP. SimoCom U встроена в ADDM от версии 5.0 (см. A&D DataManagement и в Drive ES Basic от версии 5.1.

С помощью Drive ES из SIMATIC-Manager вспомогательная программа для ввода в эксплуатацию может вызываться через PROFIBUS и сохранение данных осуществляется в SIMATIC-Manager (см. Drive ES).

1) Частота датчика: fG = число оборотов x количество импульсов или пар полюсов/60.
