Системы шин
Преимущества шинных систем находятся в областях передачи, распределении, коммутации и защиты электроэнергии.
Интеграция с системами автоматизации и управления зданий в шинных системах Siemens приносит дополнительные преимущества. В то же самое время увеличивается гибкость шинных систем.
Комбинация стандартных выходных щитов со стандартным устройством щитов гарантирует высокую эффективность проектирования, монтажа и эксплуатации.
Преимущества применения системного решения при проектировании:
- Модульная система
- Проверенные стандартные компоненты
- Свободный выбор шинной системы
- Использование стандартных шинных систем
Преимущества применения системных решений в процессе ввода в эксплуатацию:
- Простой и быстрый монтаж
- Возможность пошагового ввода в эксплуатацию
- Гибкость при расширении и модернизации
Преимущества системных решений в процессе эксплуатации:
- Наглядность коммутационного состояния
- Централизация учета затрат электроэнергии
- Увеличение готовности предприятия благодаря немедленному определению типа аварии и ее места
- Планово-прeдупредительное обслуживание на основе учета числа отработанных часов и циклов
Концепция шинных систем со способностью к коммуникации

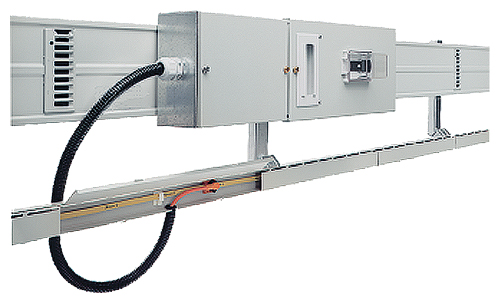

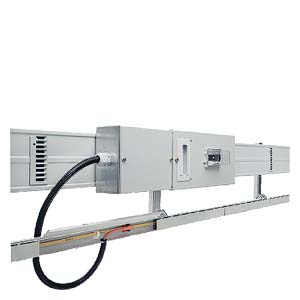

Коммутация и сигнализация в шинных системах BD2
Отходящие устройства шинных систем, которые являются стандартными, могут комбинироваться с корпусами, укомплектованными стандартными устройствами для формирования систем, способных к коммуникации.
Стандартные компоненты заводского изготовления от комбинаций отходящих устройств до устройств, размещенных в корпусах. Кабельная шина для передачи данных установлена в оболочке кабеля, который должен быть установлен в корпусе.
Стандартное применение для управления освещением
Применение для управления освещением - эффективное и рентабельное решение для общего крупномасштабного управления системами освещения в универсамах, складах, магазинах и т.п..
В зависимости от требуемой мощности в качестве сиситемы силовых шин используются шинопроводы Siemens типов BD01 или BD2.
Шинопроводы систем CD-K, используемые одновременно как несущие конструкции для элементов освещения, подают питание на стандартные отходящие корпуса, оборудованы миниатюрными автоматическими выключателями или плавкими предохранителями. Таким образом, существует возможность экономичного и эффективного управления крупномасштабными системами освещения.
Сети EIB (European Installation Bus) или AS-Interface пригодны для стандартных применений. Точки подключения отходящих линий и, т.о., силовые и коммуникационные шины могут быть приспособлены к фактическим условиям эксплуатации, даже когда шинопроводы находятся в рабочем состоянии.
Возможные функции системы управления освещением
Три однополюсных выключателя (L1, L2, L3) или управление 1/3, 2/3, 3/3
- Обратная связь о коммутационном состоянии
- Проверка ламп
- Регистрация числа отработанных часов/рабочих циклов
Стандартное применение для регистрации потребления электроэнергии
Функция регистрация электропотребления осуществляет централизованную запись измеренного значения поребления электроэнергии.
В отнимающем много времени считывании показаний приборов больше нет необходимости. Подключение регистрации энергопотребления к шине данных создает максимальную прозрачность в работе распределительных щитов. Непрерывно регистрируемые, собираемые и обрабатываемые данные могут быть переданы в центральные офисы для подсчета стоимости. Анализ зарегистрированных данных может быть использован для оценки тенденции развития и истории энергопотребления.
Комбинация отходящих устройств и устройств в корпусах доступны опционально с калиброванными и некалиброванными измерителями мощности для быстрого и прозрачного представления величин энергопотребления в точках подключения отходящих линий.
Силовые шины формируются системами шинопроводов BD2, LD или LX производства Siemens в зависимости от фактически необходимой мощности. Комплекты преобразования (калиброванные и некалиброванные) для различных типов отходящих корпусов и силы тока.
Возможные функции применения регистрации энергопотребления
- Регистрация данных энергопотребления
- Сброс считываемых измерений
- Централизованная индикация аварии
- Сигнализация о превышении пределов измерения приборов, исправление данных истории событий
Стандартное применение для коммутации и сигнализации
Применение функций коммутации и сигнализации позволяет производить удаленное переключение и удаленный контроль силовых и моторных фидеров.
Центральная регистрация переключений и рабочих состояний обеспечивает высокий уровень прозрачности в системе электроснабжения. При появлении таких ошибок как короткое замыкание или отключение по перегрузке, их тип и местоположение могут быть определены быстро и эффективно, что позволяет увеличить надежность электроснабжения.
Силовая шина формируется из систем шинопроводов BD2, LD или LX производства Siemens в зависимости от требуемой величины мощности. Комбинация стандартных корпусов отходящих линий и стандартных устройств в корпусах, оборудованных соответствующими коммутирующими устройствами позволяют центрально управлять переключением и контролировать состояние автоматических выключателей.
Коммуникационные системы AS-Interface или PROFIBUS пригодны для стандартных применений.
Возможные функции применения коммутации и передачи сигналов
Центральная регистрация коммутационных и рабочих состояний
Местное и центральное управление коммутацией
Контроль включения посредством встроенного монитора запуска
Авария сигнальных входов
Централизованная аварийная сигнализация
Сигнализация о коротком замыкании
Сигнализация о перегрузке
Регистрация количества отработанных часов и рабочих циклов
Сигнализация о достижении предельных значений
