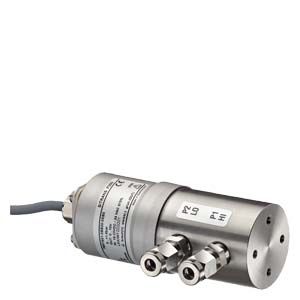

Измерительный преобразователь предназначен для измерения дифференциального давления в жидкостях и газах.

Принцип работы

Измерительный преобразователь SITRANS P250. Функциональная схема.

Пьезорезистивная измерительная ячейка с керамической мембраной оборудована мостом Уитсона, на который с обоих концов действует рабочее давление вещества P1 и P2.

Изменение потенциала измерительной ячейки преобразуется усилителем в выходной ток 4... 20 мА или выходное напряжение от 5...10 В пост. тока.

Выходной ток и выходное напряжение линейно пропорциональны перепаду давления на входе.
