Все запорные элементы арматуры могут крепиться на стены, опоры (растровый размер 72 мм), а также вертикальные и горизонтальные трубы.

За счет этого достигается преимущество при установке, позволяющее сначала закреплять запоные элементы арматур, а затем подключать к ним линии измеряемого вещества и дифференциального давления. После этого возможна проверка всех соединений на наличие утечек, а так же продувка и промывка труб с целью удаления загрязнений ( остатков сварки, стружки и др.).

Измерительные приборы могут привинчиваться к запорным элементам арматуры в самом конце - по завершении сборки трубопровода.

Снятие прибора (например, для технического обслуживания) никак не отражается на трубопроводе и фитингах. Необходимо только закрыть вентили, после чего прибор можно снять и установить обратно после проведения технического обслуживания.

Классификация согласно Директиве ЕС по оборудованию, работающему под давлением (DGRL 97/23/EC):

Для азов флюидной группы 1 и жидкостей флюидной группы 1; соответствует требованиям статьи 3, параграфу 3 (надлежащая инженерная практика).

Новый стандарт DIN EN 61518

Требования к фланцевому соединению между измерительным преобразователем и вентильным блоком изменены в новом стандарте DIN EN 61518. Единственной соединительной резьбой, одобренной для применения с фланцами измерительного преобразователя давления, является ⁷/₁₆?20 UNF.

Следовательно были удалены вентильные блоки для винтовой M12, включая наборы принадлежностей.

Свидетельство о приемочном испытании материалов по EN 10204-3.1

Если при заказе вентильных блоков или арматуры требуется свидетельство о приемочном испытании материалов по EN 10204-3.1 , обратите внимание, что для каждого типа одного товара достаточно одного свидетельства. Это означает, что при расчете стоимости с клиента взымается плата только за одно свидетельство.

Измерительные преобразователи давления - примеры монтажа

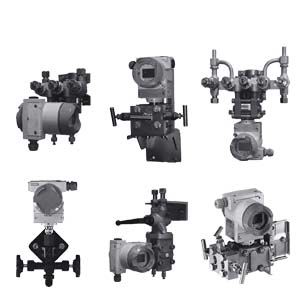

Измерительные преобразователи SITRANS P для избыточного давления с двойным запорным вентилем, измерительный преобразователь SITRANS P с многоходовым клапаном и трехшпиндельным вентильным блоком.

Измерительный преобразователь SITRANS P для дифференциального давления с трехходовым вентильным блоком, трехшпиндельным вентильным блоком и комбинацией вентильных блоков DN 5/DN 8

Измерительный преобразователь SITRANS P для дифференциального давления, установка в защитном ящике (доступен по запросу)

Измерительный преобразователь давления SITRANS P установленный на комбинацию вентильных блоков "Monoflange" для прямого подсоединения к фланцу (доступен по запросу)
