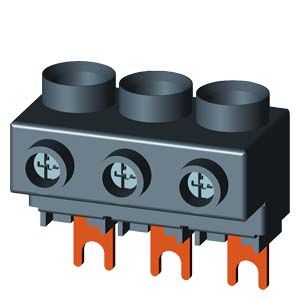

Изолированные 3-х фазные шинки ввода электропитания

Изолированные 3-х фазные шинки позволяют быстро и легко организовать ввод электропитания для автоматических выключателей 3RV2 с винтовыми зажимами. Они могут применяться для автоматических выключателей до 32А.

Системы 3-х фазных шинок 3RV19 15 неприменимы для   автоматических выключателей защиты электродвигателей с функцией реле перегрузки 3RV21, а так же для автоматических выключателей 3RV27 и 3RV28 в соотв. с UL 489 / CSA C22.2 No.5-02.

Имеются исполнения шинок для запитывания от 2 до 5 автоматических выключателей. Количество запитываемых аппаратов может быть увеличено при помощи использования дополнительных модулей.

Возможно комбинировать аппараты разных типоразмеров. Зажимы аппаратов должны соответствовать клеммам шинок.

Система 3-х фазных шинок электропитания автоматических выключателей 3RV2 типоразмеров S00/S0

3-х фазные шинки имеют степень защиты от прикосновения пальцами.

Они рассчитаны на воздействие тока короткого замыкания в случае возникновения КЗ на стороне нагрузки.

Адаптеры для 60 мм систем сборных шин

Для ускорения монтажа и замены, автоматические выключатели могут монтироваться на адаптеры для стандартных 60 мм систем сборных шин (шинных систем с расстоянием между центрами шин - 60 мм).

Адаптеры 60 мм сборных шин применимы для медных шин шириной 12 -- 30 мм и толщиной 5 мм или 10 мм.

Автоматические выключатели защелкиваются на адаптеры сборных шин и подключаются к стороне ввода электропитания при помощи подготовленных модулей на адаптерах.  Таим образом обеспечивается механическое крепление и электропитание автоматических выключателей

Для получения дополнительной информации по адаптерам, например, для реверсивных сборок, а так же по принадлежностям, например, вводным клеммам, клеммамы отходящих линий, медным профилям и т.д. - см. "Распределение электроэнергии низкого напряжения" --> "Коммутационные и защитные аппараты для распределения электроэнергии" --> "Системы сборных шин SENTRON 8US".

Пусковые сборки с автоматическими выключателями SIRIUS 3RV2 на адаптерах для систем сборных шин
