Обзор

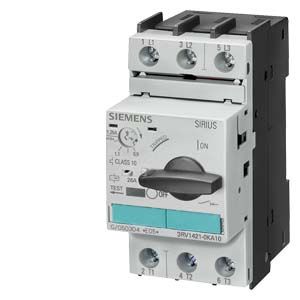

Автоматический выключатель S0

Автоматический выключатель 3RV1 представляет собой компактный токоограничивающий коммутационный аппарат, оптимизированный для фидерных сборок. Автоматические выключатели используются для коммутации и защиты трехфазных двигателей до 45 кВт при AC 400 В, а также для других потребителей с номинальными токами до 100 A.

Конструкция

Выключатели поставляются в 4 типоразмерах:

• Типоразмер S00 — строительная ширина 45 мм, максимальный номинальный ток 12 A , при AC 400 В может использоваться для трехфазных двигателей до 5,5 кВт.
• Типоразмер S0 — строительная ширина 45 мм, максимальный номинальный ток 25 A , при AC 400 В могут использоваться для трехфазных двигателей до 11 кВт.
• Типоразмер S2 — строительная ширина 55 мм, максимальный номинальный ток 50 A , при AC 400 В могут использоваться для трехфазных двигателей до 22 кВт.
• Типоразмер S3 — строительная ширина 70 мм, максимальный номинальный ток 100 A , при AC 400 В могут использоваться для трехфазных двигателей до 45 кВт.
