Введение

Инверсные частотные емкостные сигнализаторы и непрерывного измерения уровня  датчики  позволяют выдерживать тяжелые условия эксплуатации с высоким давлением и температурой.

Инверсная частотная модуляция

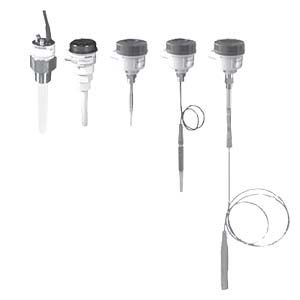

Уровнемеры Siemens Milltronics измеряют емкость, объединяя  уникальный частотный метод, позволяющий измерять уровень.  Емкостные приборы регистрируют изменение емкости в зависимости от изменения частоты. Соотношение между емкостью и частотой является взаимообратной. Так как изменение даже  малых уровней  - результат изменения большой частоты, результат имеет отличное решение и точность.

Принцип действия.

Инверсные частотные емкостные приборы требуют два компонента: опорный электрод переменного конденсатора и измерительный электрод. При емкостном измерении уровня,среда (особенно стенка емкости) влияет на опорный электрод, в то время как зонд представляет собой измерительный электрод. Диэлектрик образуется из содержимого резервуара или, если измерительный электрод изолирован, из толщины изоляции.

Принцип работы емкостного измерителя с инверсной частотной
модуляцией

На емкость влияет площадь поверхности электродов, расстояние между электродами, и диэлектрическая постоянная содержимого резервуара. Диэлектрическая постоянная является мерой способности материала хранть энергию. Диэлектрическая постоянная воздуха равна 1; все остальные материалы имеют большее значение.
