Введение
Инверсные частотные емкостные сигнализаторы и непрерывного измерения уровня датчики позволяют выдерживать тяжелые условия эксплуатации с высоким давлением и температурой.
Инверсная частотная модуляция
Уровнемеры Siemens Milltronics измеряют емкость, объединяя уникальный частотный метод, позволяющий измерять уровень. Емкостные приборы регистрируют изменение емкости в зависимости от изменения частоты. Соотношение между емкостью и частотой является взаимообратной. Так как изменение даже малых уровней - результат изменения большой частоты, результат имеет отличное решение и точность.
Принцип действия.
Инверсные частотные емкостные приборы требуют два компонента: опорный электрод переменного конденсатора и измерительный электрод. При емкостном измерении уровня,среда (особенно стенка емкости) влияет на опорный электрод, в то время как зонд представляет собой измерительный электрод. Диэлектрик образуется из содержимого резервуара или, если измерительный электрод изолирован, из толщины изоляции.

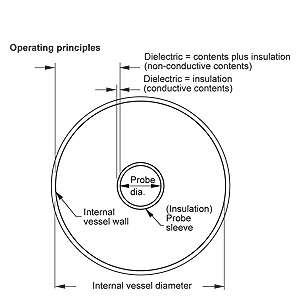

Принцип работы емкостного измерителя с инверсной частотной
модуляцией
На емкость влияет площадь поверхности электродов, расстояние между электродами, и диэлектрическая постоянная содержимого резервуара. Диэлектрическая постоянная является мерой способности материала хранть энергию. Диэлектрическая постоянная воздуха равна 1; все остальные материалы имеют большее значение.
