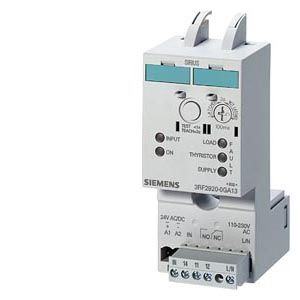

Модуль контроля нагрузки для полупроводниковых коммутирующих устройств SIRIUS SC

При использовании этого модуля, который контролирует цепи нагрузки, становится возможным быстрое обнаружение множества ошибок. Примеры включают отказ элементов нагрузки (до 6 в основном исполнении или до 12 в расширенном исполнении), вышедших из строя силовых полупроводниках, недостаток напряжения или обрыв в цепи нагрузки. Ошибка отображается одним или более светодиодами и сообщается на контроллер через PLC-совместимый выход.

Принцип управления основан на постоянном контроле величины тока. Ее величина непрерывно сравнивается с заданным значением, которое записывается в первый момент ввода в действие простым нажатием. Чтобы обнаружить отказ одной из нескольких нагрузок, необходимо иметь отличие тока 1/6 (в модуле основного исполнения) или 1/12 (в модуле расширенного исполнения)  от сохраненного значения. В случае неисправности размыкающий контакт (НЗ) приводится в действие и один или более светодиодов сигнализируют о неисправности.
