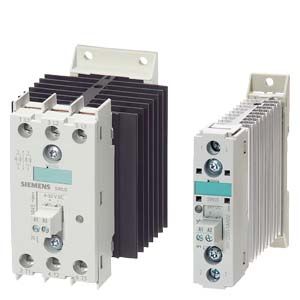

Законченные и готовые к эксплуатации модули состоят из полупроводникового реле с радиатором необходимых размеров. В каталогах приводятся величины номинальных токов, позволяющие насколько это возможно упростить выбор. В зависимости от исполнения величина допустимой нагрузки может быть до 88 A. Одно из специфических преимуществ всех наших полупроводниковых переключающих устройств - их компактный дизайн, позволяющий экономить пространство. Они имеют изолированное основание, позволяющее легко крепить их на стандартную монтажную реку или на монтажную плату при помощи винтов. Изолированное основание позволяет использовать их в сетях с защитным экстра низким напряжением (PELV) или безопасным экстра низким напряжением (SELV) в жилищно-общественном строительстве. Для других условий применения, таких как дополнительная безопасность, радиаторы могут быть заземлены с помощью винтового зажима.

Исполнение для активной (резистивной) нагрузки "коммутация в нулевой точке"

Это стандартное исполнение часто используется для включения и отключения калориферов.

Исполнение для индуктивных нагрузок "с мгновенной коммутацией"

В этом исполнении полупроводниковый контактор предназначен для индуктивных нагрузок. Является ли это вопросом частого приведения в действие клапанов на предприятии или пуске и остановке приводов небольшой мощности в системах распределения пакетов, операция выполняется безопасно и бесшумно.

Специальное "низко шумящее" исполнение

Благодаря специальной схеме управления, это исполнение может применяться в бытовых и офисных сетях до 16 А без любых дополнительных мер типа фильтров. По предельной величине электромагнитного излучения оно соответствует классу  B по EN 60947-4-3.

Специальное "стойкое к короткому замыканию" исполнение

Полное соответствие силовых полупроводников с работой полупроводникового контактора означает, что "сила короткого замыкания" может быть достигнута при защите цепи стандартным миниатюрным автоматическим выключателем. В комбинации с автоматическим выключателем MCB, имеющим характеристику расцепления типа B,  или обычным плавким предохранителем можно получить стойкий к короткому замыканию фидер.

Для достижения надежной защиты от короткого замыкания с использованием миниатюрных автоматических выключателей необходимо выполнить ряд дополнительных условий. Поскольку величина и продолжительность тока короткого замыкания определяются  не только для проверки отключающей способности миниатюрного автоматического выключателя, но также и для защиты проводников сети, типа внутреннего сопротивления сетевого ввода и защите коммутирующего  устройства и кабелей, необходимо также уделить особое внимание этим параметрам. Поэтому необходимые длины кабельных линий приведены в качестве основного фактора - сопротивления проводника   в таблице ниже.

Рекомендуются следующие миниатюрные автоматические выключатели с характеристикой расцепления класса "В" и отключающей способностью 10 кА для защиты полупроводниковых контакторов 3RF2320-.DA..  в случае коротких замыканий и перегрузок, и указаны поперечные сечения и длины проводников:
