Корпуса

Для отдельного монтажа силовых автоматических выключателей типоразмеров SOO (/nmax = 12 A), SO (/nmax. = 25A)HS2(/nmax. =50 А) имеются корпуса различных габаритов из изоляционного материала для открытого и скрытого монтажа.
Корпуса для открытого монтажа имеют степень защиты IP 55, корпуса для скрытого монтажа с передней стороны также соответствуют степени защиты IP 55 (встраиваемая часть - IP 20).
Все корпуса снабжены N- и РЕ-зажимами. Сверху и снизу имеется по 2 намеченных отверстия вводов для кабельных резьбовых соединений, на задней стороне также намечены соответствующие вводные отверстия. В верхней части корпуса имеется намеченное отверстие для световых сигнализаторов, предлагаемых в качестве принадлежностей.
В узкий корпус может быть вмонтирован силовой автоматический выключатель без принадлежностей, с поперечным и боковым блок-контактом, а в широких корпусах и в корпусе для силового автоматического выключателя типоразмера S2 имеется также место для бокового вспомогательного разъединителя. Встраивание силового выключателя с аварийным контактом не предусмотрено.
При силовом автоматическом выключателе типоразмера SOO управление осуществляется через мембрану корпуса. На мембрану может быть надета крышка, которая может быть закрыта на 3 замка для предотвращения включения силового автоматического выключателя, например, при работах по обслуживанию.
Вместо крышки может надеваться грибовидная рукоятка аварийного отключения. При ударе по ней выключатель отключается, грибовидная рукоятка фиксируется. Рукоятка высвобождается путем поворота или при помощи ключа. После этого силовой автоматический выключатель может быть включен снова. У силовых автоматических выключателей типоразмеров SO и S2 с поворотным приводом корпуса из изоляционного материала снабжены поворотным приводом.
Корпуса могут поставляться с черным поворотным приводом или с поворотным приводом аварийного отключения с красной/желтой рукояткой. В отключенном положении все поворотные приводы могут запираться на 3 висячих замка.

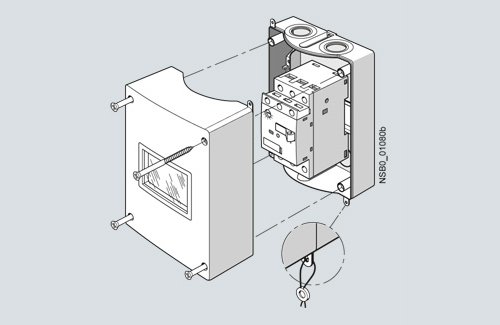

Корпуса для открытого монтажа

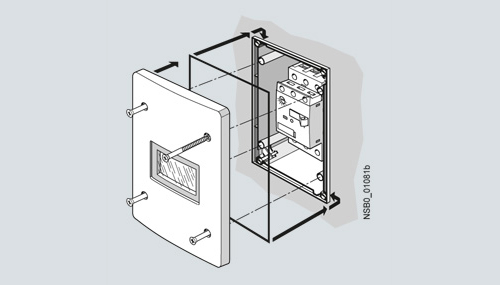

Корпуса для скрытого монтажа

Переднее панели

Во многих случаях необходимо управлять силовыми автоматическими выключателями в любых корпусах. Для этого поставляются передние панели с защитной мембраной для выключателей типоразмера SOO и с поворотным приводом для выключателей типоразмеров от SO до S3.
Передние панели для типоразмера SOO имеют крепежную рамку, в которой выключатели могут крепиться защелками.
Для передних панелей типоразмеров от SO до S3 поставляется крепежная рамка под силовой автоматический выключатель типоразмера SO.

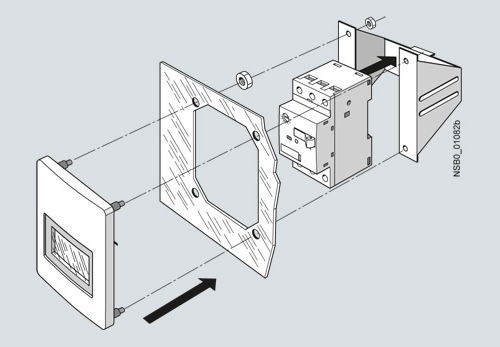

Передние панели для типоразмера S00

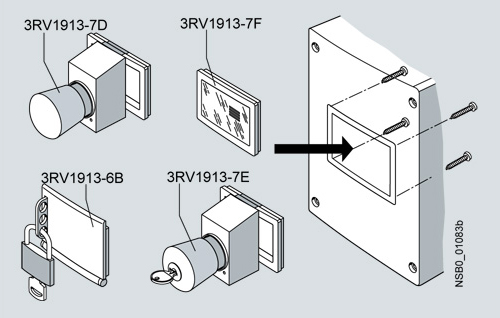

Принадлежности для корпусов и передних панелей
