Обзор

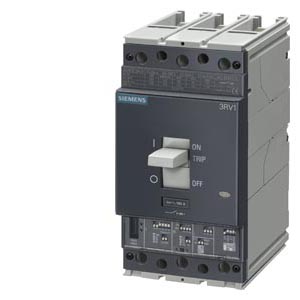

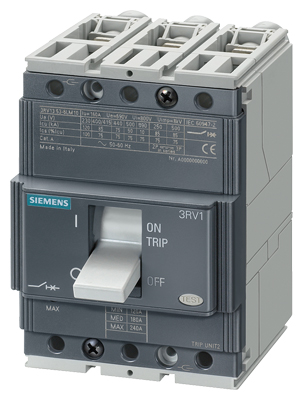

3RV13 53-6LM10 - компактный автомат защиты пусковых сборок электродвигателей

3RV10 и 3RV13 это компактные токоограничивающие автоматические выключатели в литом корпусе для защиты электродвигателей (до 630А) и пусковых сборок (до 800 A). Аппараты  могут использоваться при рабочих напряжениях  до 440 В, 480 В, 550 В и 690 В.

Конструкция

Автоматы защиты двигателей и пусковых сборок (пускателей) доступны в 4-х типоразмерах:

• 3RV13 53 - ширина 90 мм,
  макс. ном. ток 32 A,
  при 400 В AC до 22 кВт
• 3RV1. 6. - ширина 105 мм,
  макс. ном. ток 250 A,
  при 400 В AC до 110 кВт
• 3RV1. 7. - ширина 140 мм,
  макс. ном. ток 630 A,
  при 400 В AC до 200 кВт
• 3RV1. 83. - ширина 210 мм,
  макс. ном. ток 800 A,
  при 400 В AC до 355 кВт

Автоматические выключатели для защиты двигателей 3RV1 в закрытом корпусе могут устанавливаться горизонтально, вертикально или в лежачем положении на  монтажной плате или монтажной рейке.

Подвод тока к автоматическим выключателям может осуществляться через верхние и нижние клеммы без ухудшения их работоспособности.
