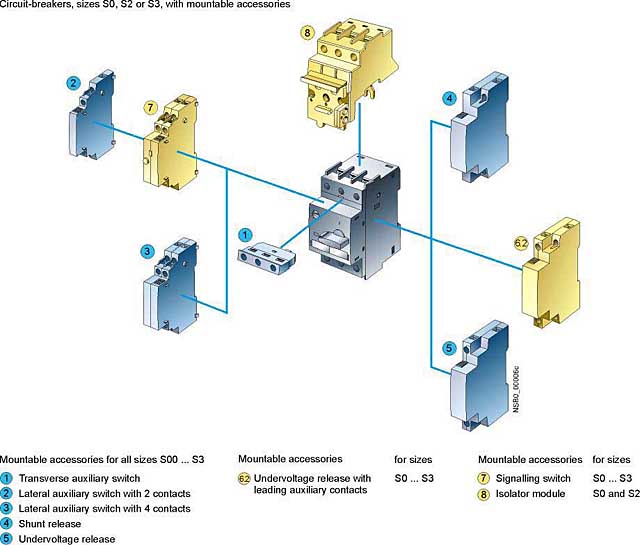

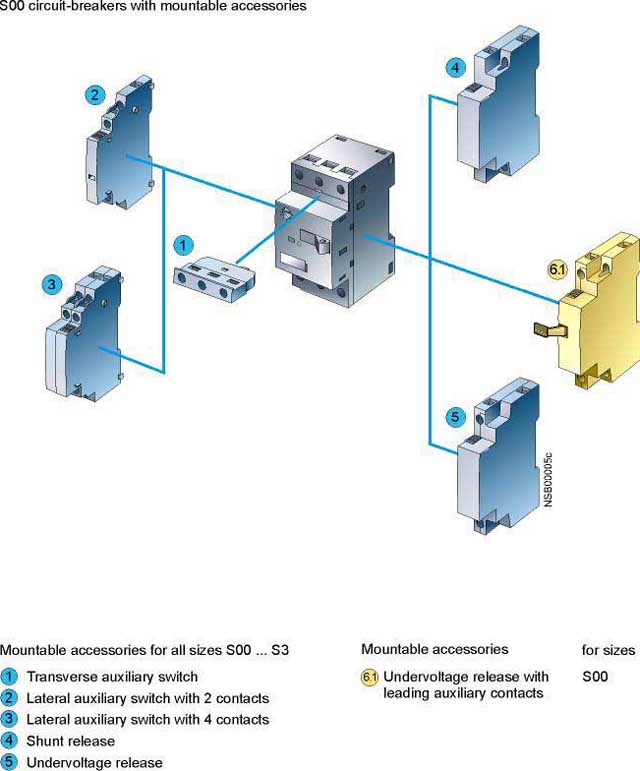

Левая сторона

Блок-контакт(2 контакта)

1 NO + 1 NC
или 2 NO
или 2 NC

На каждый авт. выключатель может сбоку монтироваться только один из трех блок контактов, контакты которых замыкаются и размыкаются вместе с главными контактами авт. выключателя.

Ширина боковых блок-контатов с 2 контактами составляет 9 mm.

Блок-контакт

(4 контакта)

2 NO + 2 NC

На каждый авт. выключатель может сбоку монтироваться блок контакт, контакты которого замыкаются и размыкаются вместе с главными контактами авт. выключателя.

Ширина боковых блок-контатов с 2 контактами составляет 18 mm.

Блок контакты (2 контакта) и сигнальный модуль могут монтироваться совместно. На каждый авт. выключатель могут монтироваться до 4 вспомогательных контактов с блок-контактами.

Сигнальный выключатель для типоразмеров S0, S2 и S3

Расцепление 1 NO + 1 NC
Короткое замыкание
1 NO + 1 NC

На каждый авт. выключатель с поворотным приводом может монтироваться сигнальный выключатель .

Сигнальный выключатель имеет две системы контактов.

Одна контактная система сигнализирует о расцеплении , независимо от причины. Другая система контактов срабатывает только при коротком замыкании. При ручном отключении сигнал не подается.

Для того что повторно включить авт. выключатель после срабатывания, сигнальный выключатель необходимо вручную вернуть в исходное состояние.

Ширина сигнального выключателя 18 mm.

Правая сторона

Независимый расцепитель

Для дистанционного отключения авт. выключателя. Катушка расцепителя должна находиться под напряжением кратковременно (см. схему подключения).

или

Минимальный расцепитель

Отключает авт. выключатель при прекращении подачи напряжения.

Рекомендуется  для аварийного отключения по DIN VDE 0113.

или

На силовом авт. выключателе может монтироваться один вспомогательный расцепитель.

Справа на авт. выключатели 3RV11 с функцией реле перегрузки никакие принадлежности монтироваться не могут

Минимальный расцепитель с опережающими блок-контактами

(2 NO)

Функция и применение та же, что и у минимального расцепителя без опережающих блок-контактов, но имеет дополнительную функцию: блок-контакты размыкаются в отключенном положении выключателя и отключают напряжение катушки мин. расцепителя. В состоянии выключателя "расцеплено" размыкание этих блок-контактов не обеспечивается. За счет опережения контактов обеспечивается повторное включение силового авт. выключателя.

Ширина вспомогательных расцепителей 18 mm.

Верхняя часть

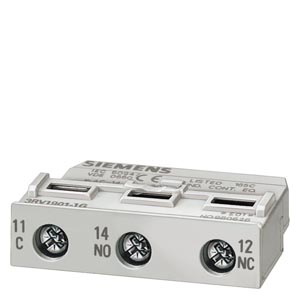

Разъединительный модуль закрывает присоединительные винты поперечного блок-контакта. Поэтому рекомендуем применять боковые блок-контакты или устанавливать разъединительный модуль после электрического монтажа фронтального блок-контакта.

Разъединительные модули для силовых авт. выключателей

Типоразмер S0 и S2

Сверху авт. выключателей типоразмеров S0 и S2 возможен монтаж рязъединиетельных модулей для создания видимого разрыва.

Силовые провода подсоединяются непосредственно к разъединительному модулю.

Штекер, кот. может быть вынут только при отключенном авт. выключетеле, отсоединяет выключатель по 3 полюсам от сети. Недоступный для прикосновения разъединительный участок хорошо виден. Устройство запирается замком в разомкнутом состоянии.
