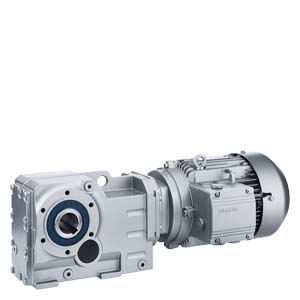

MOTOX наклонные винтовые мотор редукторы
Угловой мотор редуктор с высокой удельной мощностью
Наклонный винтовой мотор редуктор является редуктором, в котором выходной вал повернут на 90° по отношению к валу двигателя. Наклонный винтовой мотор редуктор может иметь или сплошной или полый выходной вал. Наклонный винтовой мотор редуктор представляет идеальное решение для задач привода, где требуются мотор редуктора с высокой удельной мощностью и постоянным высоким выходным моментом.
MOTOX наклонные винтовые мотор редукторы доступны с мощностью до 200 кВт и номинальным моментом до 20 × 103 Нм.
Мотор редукторы выпускаются в следующих исполнениях:
- Фланцевое или фланцево-лапное исполнение
- Исполнение с упором от опрокидывания
- Сплошной или полый вал
- Полый вал со шпонкой, с зажимным диском, шлицевой вал
Перечень
|
Тип редуктора |
Количество ступеней |
Коэффициент передачи |
Максимальный момент |
|---|---|---|---|
|
B.28 |
2 |
3.57 ... 57.53 |
130 Нм |
|
B.38 |
2 |
3.84 ... 65.69 |
250 Нм |
|
K.38 |
3 |
5.65 ... 179.13 |
250 Нм |
|
K.48 |
3 |
7.22 ... 169.53 |
450 Нм |
|
K.68 |
3 |
5.36 ... 243.72 |
820 Нм |
|
K.88 |
3 |
5.54 ... 302.68 |
1,650 Нм |
|
K.108 |
3 |
7.68 ... 307.24 |
3,000 Нм |
|
K.128 |
3 |
7.1 ... 295.38 |
4,700 Нм |
|
K.148 |
3 |
4.83 ... 306.08 |
8,000 Нм |
|
K.168 |
3 |
6.61 ... 287.95 |
13,500 Нм |
|
K.188 |
3 |
12.10 ... 191.34 |
20,000 Нм |
Более того, двойные мотор редукторы с 5 и 6 ступенями возможны с коэффициентом передачи i = 181 … 60,115.
Типичное применение
Наклонные винтовые мотор редукторы используются, например, для приводов мешалок, перемещений, барабанов для тросов.
