MOTOX двигатели редуктора с параллельным расположением валов
Компактное исполнение

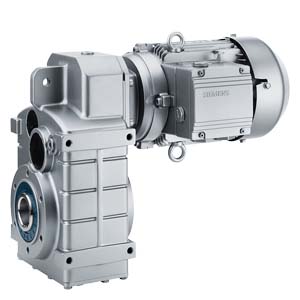

Двигатели с параллельным расположением валов являются современной версией коаксиальных мотор-редукторов. В результате их компактного дизайна они занимают меньше места, чем конусные мотор-редукторы. Ориентированые параллельно валы могут иметь либо сплошной вал- или в качестве альтернативы полый вал так называемого встроенного редуктора. Это означает, что мотор оптимально интегрирован в ведомое устройства. Устраняются дополнительные компоненты – то есть, например, зубчатые колеса или колеса цепи – для передачи силы для ведомого устройства. Двигатели с параллельным расположением валов представляют экономичное решение в пространстве и весе для всего диапазона коаксиальных мотор-редукторов.
MOTOX двигатели редуктора с параллельным расположением валов могут достигать мощности в 200 кВт и номинального момента до 20 × 103 Н.
Мотор-редуктора выпускаются в следующих версиях:
- Исполнение фланцевое или лапное
- Исполнение с защитой от опрокидывания
- Сплошной или полый вал
- Полый вал со шпонкой, с обжимным диском, зубчатый вал
Перечень редукторов
|
Тип редуктора |
Количество ступеней |
Коэффициент передачи |
Максимальный момент |
|---|---|---|---|
|
FZ.28B, FD.28B |
2, 3 |
3.80 ... 280.00 |
150 Нм |
|
FZ.38B, FD.38B |
2, 3 |
4.52 ... 280.41 |
290 Нм |
|
FZ.48B, FD.48B |
2, 3 |
4.33 ... 268.8 |
540 Нм |
|
FZ.68B, FD.68B |
2, 3 |
3.97 ... 296.18 |
1 000 Нм |
|
FZ.88B, FD.88B |
2, 3 |
4.77 ... 404.92 |
1 900 Нм |
|
FZ.108B, FD.108B |
2, 3 |
5.68 ... 424.49 |
3 400 Нм |
|
FZ.128B, FD.128B |
2, 3 |
3.8 ... 447.96 |
6 100 Нм |
|
FZ.148B, FD.148B |
2, 3 |
5.39 ... 449.21 |
9 000 Нм |
|
FZ.168B, FD.168B |
2, 3 |
5.28 ... 369.26 |
14 000 Нм |
|
FZ.188B, FD.188B |
2, 3 |
8.34 ... 403.86 |
20 000 Нм |
|
FZ.208, FD.208 |
2, 3 |
9.01 ... 242.01 |
34 000 Нм |
Более того, двойные редукторные двигатели с 4, 5 и 6 ступенями возможны с коэффициентом передачи i = 299 … 71 388.
Типичное применение
Редуктор двигатели с параллельным расположением валов используются ,например, в смесительных установках.
