Размеры

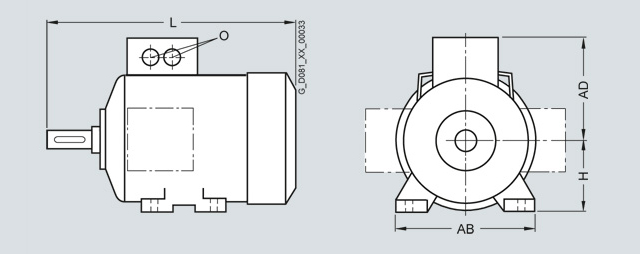

Overall dimensions

Frame size

Type

Number of poles

Dimension
L


AD


H


AB


O

63 M

1LA7



202.5

101

63

120

1 x M16 x 1.5
1 x M25 x 1.5



1LA9060



202.5

101

63

120

1 x M16 x 1.5
1 x M25 x 1.5



1LA9063



228.5

101

63

120

1 x M16 x 1.5
1 x M25 x 1.5



1PP7



172

101

63

120

1 x M16 x 1.5
1 x M25 x 1.5

71 M

1LA7



240

111

71

132

1 x M16 x 1.5
1 x M25 x 1.5



1LA9



240

111

71

132

1 x M16 x 1.5
1 x M25 x 1.5



1LP7/1PP7



207

111

71

132

1 x M16 x 1.5
1 x M25 x 1.5

80 M

1LA7



273.5

120

80

150

1 x M16 x 1.5
1 x M25 x 1.5



1LA9080



273.5

120

80

150

1 x M16 x 1.5
1 x M25 x 1.5



1LA9083



308.5

120

80

150

1 x M16 x 1.5
1 x M25 x 1.5



1LP7/1PP7



237

120

80

150

1 x M16 x 1.5
1 x M25 x 1.5

90 S/
90 L

1LA7



331

128

90

165

1 x M16 x 1.5
1 x M25 x 1.5



1LA9



331

128

90

165

1 x M16 x 1.5
1 x M25 x 1.5



1LA9096-6K.



376

128

90

165

1 x M16 x 1.5
1 x M25 x 1.5



1LA9096-2..



358

128

90

165

1 x M16 x 1.5
1 x M25 x 1.5



1LA9096-4..



358

128

90

165

1 x M16 x 1.5
1 x M25 x 1.5



1LP7/1PP7



286

128

90

165

1 x M16 x 1.5
1 x M25 x 1.5

100 L

1LA7



372

164

100

196

2 x M32 x 1.5



1LA9



407

135

100

196

2 x M32 x 1.5



1LA9107-4KA.



442

135

100

196

2 x M32 x 1.5



1LP7/1PP7



331

135

100

196

2 x M32 x 1.5

112 M

1LA7



393

148

112

226

2 x M32 x 1.5



1LA9



431

148

112

226

2 x M32 x 1.5



1LP7/1PP7



349

148

112

226

2 x M32 x 1.5

132 S/
132 M

1LA7



452.5

167

132

256

2 x M32 x 1.5



1LA9



452.5

167

132

256

2 x M32 x 1.5



1LA9131



490.5

167

132

256

2 x M32 x 1.5



1LA9133

4

490.5

167

132

256

2 x M32 x 1.5



1LA9134



490.5

167

132

256

2 x M32 x 1.5



1LP7/1PP7



397

167

132

256

2 x M32 x 1.5

160 M/
160 L

1LA7



588

197

160

300

2 x M40 x 1.5



1LA9



588

197

160

300

2 x M40 x 1.5



1LA9166



628

197

160

300

2 x M40 x 1.5



1LP7/1PP7



529

197

160

300

2 x M40 x 1.5

180 M/
180 L

1LA5



712

258

180

339

2 x M40 x 1.5



1LA9



712

258

180

339

2 x M40 x 1.5



1LP5/1PP5



611

258

180

339

2 x M40 x 1.5

200 L

1LA5



769.5

305

200

388

2 x M50 x 1.5



1LA9



768.5

305

200

388

2 x M50 x 1.5



1LP5/1PP5



675

305

200

388

2 x M50 x 1.5

200 L

1LA5



769.5

305

200

388

2 x M50 x 1.5



1LA9



768.5

305

200

388

2 x M50 x 1.5



1LP5/1PP5



675

305

200

388

2 x M50 x 1.5

225 S/
225 M

1LA5



806

305

225

426

2 x M50 x 1.5



1LA5

2

776

305

225

426

2 x M50 x 1.5


Notes on the dimensions
  • Dimension designations according to DIN EN 50347 and IEC 60072.
  • Fits

The shaft extensions specified in the dimension tables (DIN 748) and centering spigot diameters (DIN EN 50347) are machined with the following fits:

Dimension designation

ISO fit DIN ISO 286-2



D, DA

to 30

j6



over 30 to 50

k6



over 50

m6

N

to 250

j6



over 250

h6

F, FA



h9

K



H17

S

flange (FF)

H17


The drilled holes of couplings and belt pulleys should have an ISO fit of at least H7.

  • Dimension tolerances

For the following dimension designations, the admissible deviations are given below::

Dimension designation

Dimension

Admissible deviation

H

to 250

–0.5



over 250

–1.0

E, EA



–0.5


Keyways and feather keyways (dimensions GA, GC, F and FA) are made in compliance with DIN 6885 Part 1.

  • All dimensions are specified in mm.

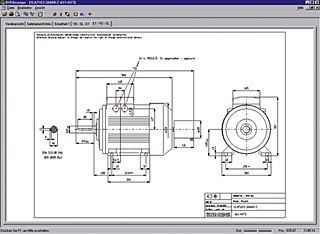

Dimension sheet generator

(part of the DT Configurator)

A dimension drawing can be created in the DT Configurator for every configurable motor. A dimension drawing can be requested for every other motor.

When a complete Order No. is entered with or without ordercodes, a dimension drawing can be called up under the "Documentation" tab.

These dimension drawings can be presented in different views and sections and printed. The corresponding dimension sheets can be exported, saved and processed further in DXF format (interchange/import format for CAD systems) or as bitmap graphics.

Online access in the Siemens Industry Mall

The DT Configurator is integrated into the Siemens Industry Mall and can be used on the Internet without installation.
German: http://www.siemens.de/dt-konfigurator
English: http://www.siemens.com/dt-configurator

Offline access in the Interactive Catalog CA 01

The DT Configurator is also integrated on the DVD of the Interactive Catalog CA 01, the offline version of the Siemens Industry Mall. You can order the CA 01 with your respective Siemens sales person or in the Internet.
