Размеры

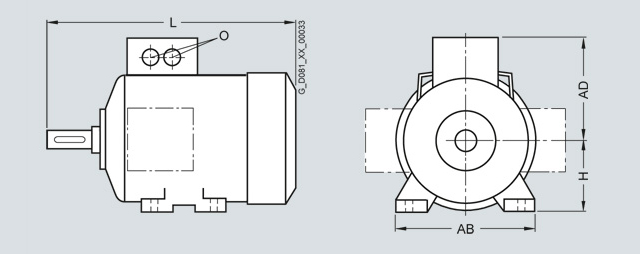

Общие размеры

Размеры корпуса

Тип

Число полюсов

Размеры
L


AD


H


AB


O

63 M

1LA7



202.5

101

63

120

1 x M16 x 1.5
1 x M25 x 1.5



1LA9060



202.5

101

63

120

1 x M16 x 1.5
1 x M25 x 1.5



1LA9063



228.5

101

63

120

1 x M16 x 1.5
1 x M25 x 1.5



1PP7



172

101

63

120

1 x M16 x 1.5
1 x M25 x 1.5

71 M

1LA7



240

111

71

132

1 x M16 x 1.5
1 x M25 x 1.5



1LA9



240

111

71

132

1 x M16 x 1.5
1 x M25 x 1.5



1LP7/1PP7



207

111

71

132

1 x M16 x 1.5
1 x M25 x 1.5

80 M

1LA7



273.5

120

80

150

1 x M16 x 1.5
1 x M25 x 1.5



1LA9080



273.5

120

80

150

1 x M16 x 1.5
1 x M25 x 1.5



1LA9083



308.5

120

80

150

1 x M16 x 1.5
1 x M25 x 1.5



1LP7/1PP7



237

120

80

150

1 x M16 x 1.5
1 x M25 x 1.5

90 S/
90 L

1LA7



331

128

90

165

1 x M16 x 1.5
1 x M25 x 1.5



1LA9



331

128

90

165

1 x M16 x 1.5
1 x M25 x 1.5



1LA9096-6K.



376

128

90

165

1 x M16 x 1.5
1 x M25 x 1.5



1LA9096-2..



358

128

90

165

1 x M16 x 1.5
1 x M25 x 1.5



1LA9096-4..



358

128

90

165

1 x M16 x 1.5
1 x M25 x 1.5



1LP7/1PP7



286

128

90

165

1 x M16 x 1.5
1 x M25 x 1.5

100 L

1LA7



372

164

100

196

2 x M32 x 1.5



1LA9



407

135

100

196

2 x M32 x 1.5



1LA9107-4KA.



442

135

100

196

2 x M32 x 1.5



1LP7/1PP7



331

135

100

196

2 x M32 x 1.5

112 M

1LA7



393

148

112

226

2 x M32 x 1.5



1LA9



431

148

112

226

2 x M32 x 1.5



1LP7/1PP7



349

148

112

226

2 x M32 x 1.5

132 S/
132 M

1LA7



452.5

167

132

256

2 x M32 x 1.5



1LA9



452.5

167

132

256

2 x M32 x 1.5



1LA9131



490.5

167

132

256

2 x M32 x 1.5



1LA9133

4

490.5

167

132

256

2 x M32 x 1.5



1LA9134



490.5

167

132

256

2 x M32 x 1.5



1LP7/1PP7



397

167

132

256

2 x M32 x 1.5

160 M/
160 L

1LA7



588

197

160

300

2 x M40 x 1.5



1LA9



588

197

160

300

2 x M40 x 1.5



1LA9166



628

197

160

300

2 x M40 x 1.5



1LP7/1PP7



529

197

160

300

2 x M40 x 1.5

180 M/
180 L

1LA5



712

258

180

339

2 x M40 x 1.5



1LA9



712

258

180

339

2 x M40 x 1.5



1LP5/1PP5



611

258

180

339

2 x M40 x 1.5

200 L

1LA5



769.5

305

200

388

2 x M50 x 1.5



1LA9



768.5

305

200

388

2 x M50 x 1.5



1LP5/1PP5



675

305

200

388

2 x M50 x 1.5

200 L

1LA5



769.5

305

200

388

2 x M50 x 1.5



1LA9



768.5

305

200

388

2 x M50 x 1.5



1LP5/1PP5



675

305

200

388

2 x M50 x 1.5

225 S/
225 M

1LA5



806

305

225

426

2 x M50 x 1.5



1LA5

2

776

305

225

426

2 x M50 x 1.5


Замечания по размерам
  • Обозначения размеров в соответствии с DIN EN 50347 и IEC 60072.
  • Допуски

Удлинение вала (DIN 748) и диаметры центрирующих выступов (DIN EN 50347) изготавливаются со следующими допусками:

Обозначение размера

ISO допуск DIN ISO 286-2



D, DA

до 30

j6



от 30 до 50

k6



от 50

m6

N

до 250

j6



от 250

h6

F, FA



h9

K



H17

S

фланец (FF)

H17


Допуск посадочного отверстия муфт и ременных шкивов  должен быть не менее H7 по ISO.

  • Допуски на размеры

Ниже приведены допустимые отклонения для следующих размеров:

Обозначение размера

Размер

Допустимое отклонение

H

до 250

–0.5



от 250

–1.0

E, EA



–0.5


Шпонки и шпоночные пазы  (размеры GA, GC, F и FA) изготавливаются в соответствии с  DIN 6885 часть 1.

  • Все размеры указаны в мм.
Таблица с параметрами генератора

(часть DT конфигуратора)

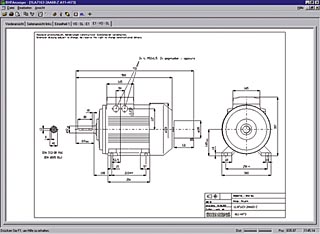

Габаритный чертеж может создаваться в DT конфигураторе для каждого конфигурируемого двигателя. Габаритный чертеж может быть запрошен для любого другого двигателя.

При введении полного заказного номера с заказными кодами или без них, габаритный чертеж может быть отображен на вкладке  "Документация".
Чертежи можно просмотреть в различных видах и распечатать в различных форматах.  Сохраняются чертежи в формате DXF (interchange/import формат для CAD систем) или в формате расстровой графики.

Online доступ к Siemens Industry Mall

DT конфигуратор интегрирован в Siemens Industry Mall и может быть использован без установки.
German: http://www.siemens.de/dt-konfigurator
English: http://www.siemens.com/dt-configurator

Offline доступ к  интерактивному каталогу  CA 01

DT конфигуратор также доступен на  DVD интерактивного каталога CA 01, offline версия Siemens Industry Mall. Вы можете заказать CA 01 у менеджера Siemens или в интернете http://www.siemens.com/automation/CA01 .
