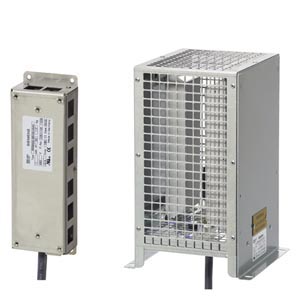

Тормозные резисторы для силовых модулей типоразмеров FSA и
FSC

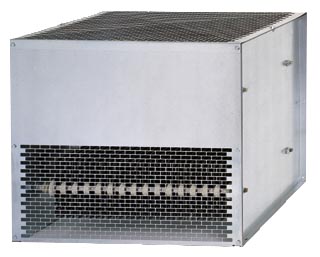

Тормозной резистор для силовых модулей PM240 типоразмер FSGX
Через тормозной резистор гасится избыточная энергия
промежуточного контура. Тормозные резисторы
предназначены для использования с силовыми модулями
PM240, которые имеют встроенный тормозной прерыватель
и не могут рекуперировать энергию обратно в сеть. Для
типоразмера FSGX как опция имеется вставной модуль
торможения. Таким образом, для генераторного режима, к
примеру, затормаживания маховой массы с высоким
моментом инерции, необходимо подключить тормозной
резистор, который преобразует возникающую энергию в
тепло.
Тормозные резисторы могут монтироваться сбоку рядом с
силовыми модулями PM240. Тормозные резисторы для
типоразмеров FSA и FSB являются каркасными
компонентами. Если силовые модули PM240 типоразмера
FSA или FSB работают без сетевого дросселя, то тормозные
резисторы могут быть смонтированы и под силовыми
модулями.
Тормозные резисторы для силовых модулей типоразмеров
FSC до FSGX должны размешаться вне электрошкафа или
вне электропомещения, чтобы отводить возникающие
потери тепла из зоны силовых модулей. Это сокращает
затраты на климатизацию.
Каждый тормозной резистор оборудован реле температуры
(сертификация UL). Реле температуры может
обрабатываться для недопущения косвенного ущерба в
случае тепловой перегрузки тормозного резистора.
