PCS 7 LAB Collection для лабораторных установок
PCS 7 LAB Collection

PCS 7 LAB Collection конфигурируется на базе системной платформы SIMATIC PCS 7. Лабораторная автоматизация SIMATIC PCS 7 харакктеризуется следующими свойствами:

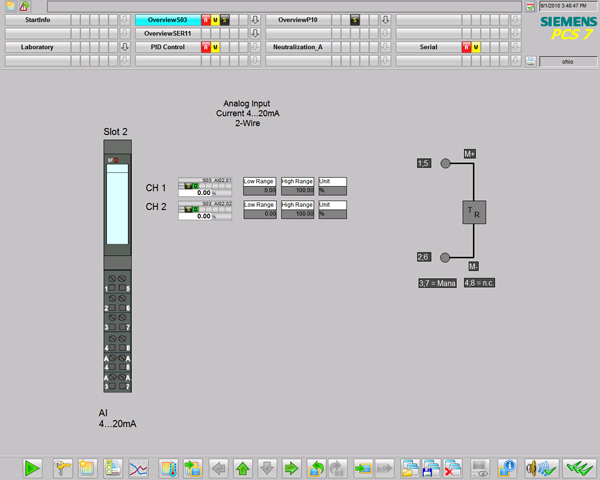

  • Установкой пределов и единиц измерений аналоговых значенийи с помощью интерфейса оператора (OS)
  • Исходными кодами для подключения устройств последовательными интерфейсами, такими, как например, Sartorius весы, Huber термостаты или кориолисовские измерители потоков от Bronkhorst
  • Примерами типовых лабораторных задач, таких как дозирование, мониторинг температуры и т.п.
  • Примерами макросов для:
    • экспорта данных в Microsoft Excel
    • управления SFC их Microsoft Excel
  • Функциями разграничения прав доступа для персонала лаборатории (Ассистент, операратор и т.д.)
  • Документированными примерами приложений
Системная платформа для PCS 7 LAB Collection

Программное и аппаратное обеспечение SIMATIC PCS 7 для проектирования и автоматизации управления заказывается индивидуально на основании основного и дополнительных каталогов SIMATIC PCS 7, например, ST 70, ST 80 или IK PI.

Компоненты могут выбираться в соответствии со следующими 3 конфигурациями:

  • Система все-в-одном SIMATIC PCS 7 BOX RTX и ET 200pro I/O
  • Система все-в-одном SIMATIC PCS 7 BOX RTX и ET 200S I/O
  • Компоненты для последовательного подключения оборудования сторонних производителей
Система все-в-одном SIMATIC PCS 7 BOX RTX и ET 200pro I/O

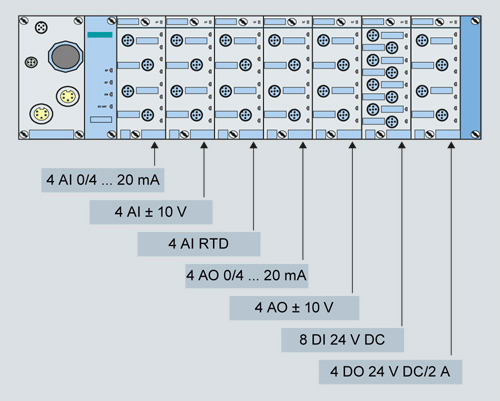

Размещение ET 200pro модулей для соответствующей конфигурации

Кол-во

Заказной номер

Назначение

1

6ES7650-2QA17-0YX0

SIMATIC PCS 7 BOX RTX V7.1 (ES, OS and AS)
собранная и предустановленная, состоящая из:

  • SIMATIC Box PC 627B, 24 V DC, с операционной системой Windows XP Professional MUI (German, English, French, Italian, Spanish), WinAC RTX логический контроллер и SIMATIC PC DiagMonitor ПО
  • Мышь
  • SIMATIC PCS 7 AS/OS ПО разработки V7.1, 250 AS/OS процессных объектов POs, 5 языков (German, English, French, Italian, Spanish), ПО класса A, плавающая лицензия на 1 пользователя

1

6ES7652-0XD17-2YB5

SIMATIC PCS 7 SFC визуализация V7.1
для отображения и управления SFC последовательностями с операторской станции;
6 языков(German, English, French, Italian, Spanish, Chinese), ПО класса A, с операционной системой Windows XP Professional или Windows Server 2003, лицензия на 1 пользователя

1

6ES7141-4BF00-0AB0

Дискретный модуль входов 8 DI для ET 200pro
High Feature, DC 24 V, с возможностью диагностики; включая шинный модуль

1

6ES7142-4BD00-0AB0

Дискретный модуль выходов 8 DO для ET 200pro
High Feature, DC 24 V, 2 A, с возможностью диагностики; включая шинный модуль

1

6ES7144-4FF00-0AB0

Аналоговый модуль входов 4 AI U для ET 200pro
High Feature, ± 10 V; ± 5 V; 0 ... 10 V, 1 ... 5 V, с канальной диагностикой; включая шинный модуль

1

6ES7144-4GF00-0AB0

Аналоговый модуль входов 4 AI I для ET 200pro
High Feature, ± 20 mA; 0 ... 20 mA; 4 ... 20 mA, с поканальной диагностикой; включая шинный модуль

1

6ES7144-4JF00-0AB0

Аналоговый модуль входов 4 AI RTD для ET 200pro
High Feature, сопротивление: 150, 300, 600 и 3000 Ω;
термосопротивления: Pt100, 200, 500, 1000, Ni100, 120, 200, 500 и 1000; с поканальной диагностикой; включая шинный модуль

1

6ES7145-4FF00-0AB0

Аналоговый модуль выходов 4 AO U для ET 200pro
High Feature, ± 10 V; 0 ... 10 V; 1 ... 5 V, с канальной диагностикой; включая шинный модуль

1

6ES7145-4GF00-0AB0

Аналоговый модуль выходов 4 AO I для ET 200pro
High Feature, ± 20 mA; 0   20 mA; 4   20 mA, с канальной диагностикой; включая шинный модуль

1

6ES7154-2AA00-0AB0

Интерфейсный модуль IM 154‑2 для ET 200pro
High Feature; включая терминальный модуль

6

6ES7194-4CA00-0AA0

Интерфейсный модуль CM IO 4 x M12
4 x M12 разъемы для подключения цифровых/аналаговых датчиков или позиционеров к ET 200pro

1

6ES7194-4CB00-0AA0

Интерфейсный модуль CM IO 8 x M12
8 x M12 разъемы для подключения цифровых датчиков или позиционеров к ET 200pro

1

6ES7194-4GA00-0AA0

ET 200pro модульный рэк, узкий
для интерфейсных, элетронных и питающих модулей: 500 mm


Дополнительные аксессуары

Кол-во

Заказной номер

Назначение

1

6ES7648-0CB00-0YA0

SIMATIC PC клавиатура(USB подключение); с интернациональной раскладкой

1

6ES7790-0AA01-0XA0

SIMATIC PC мышь(оптическая, 3-кнопочная) для программатора и PC; с адаптером


Дополнительные аксессуары

Возможные дополнительные аксессуары (обеспечиваемые пользователем):

  • Монитор, включая сетевой и сигнальный кабели
  • PROFIBUS кабель
  • M12 разъемы к ET 200pro для подключения позиционеров и датчиков
Система все-в-одном SIMATIC PCS 7 BOX RTX и ET 200S I/O

Размещение ET 200S модулей  для соответствующей конфигурации

Кол-во

Заказной номер

Назначение

1

6ES7650-2QA17-0YX0

SIMATIC PCS 7 BOX RTX V7.1 (ES, OS и AS)
собранная и предустановленная, состоящая из:

  • SIMATIC Box PC 627B, 24 V DC, с операционной системой  Windows XP Professional MUI (German, English, French, Italian, Spanish), WinAC RTX software логический контроллер и SIMATIC PC DiagMonitor ПО
  • Мышь
  • SIMATIC PCS 7 AS/OS ПО разработки V7.1, 250 AS/OS процессных объектов POs, 5 языков (German, English, French, Italian, Spanish), ПО класса A, плавающая лицензия на 1 пользователя

1

6ES7652-0XD17-2YB5

SIMATIC PCS 7 SFC визуализация V7.1
для отображения и управления SFC последовательностями с операторской станции;
6 языков(German, English, French, Italian, Spanish, Chinese), ПО класса A, с операционной системой Windows XP Professional или Windows Server 2003, лицензия на 1 пользователя

1

6EP1336-3BA00

SITOP модуль 20

модуль питания; ввод: 120/230 V AC, вывод: 24 V DC/20 A

1

6ES7131-4BD01-0AB0

DI 4 x DC 24 V, High Feature;
дискретный модуль входов для ET 200S  с возможностью диагностики; мониторингом короткого замыканияж заказ: 5 штук

1

6ES7132-4BB31-0AB0

DO 2 x DC 24 V/2 A, High Feature,
дискретный модуль вsходов для ET 200S с возможностью диагностики; с возможностью поканальной установки подстановочного значения при сбое CPU (параметризуемое), с поканальным мониторингом короткого замыканияж и разрыва (при "1" сигнале); заказ: 5 штук

2

6ES7134-4FB01-0AB0

AI 2 x U (± 5 V, 1 ... 5 V, ± 10 V) /13 bit, стандартный
аналоговый модуль входов для ET 200S; внутримодульная диагностика, диагностика переполнения

2

6ES7134-4GB01-0AB0

AI 2 x I, 2-проводной MU (4 ... 20 mA)/ 13 bit, стандартный
аналоговый модуль входов для ET 200S; внутримодульная диагностика, диагностика переполнения, мониторинг обрыва

2

6ES7134-4GB11-0AB0

AI 2 x I, 4-проводной MU (± 20 mA, 4 ... 20 mA)/ 13 bit, стандартный
аналоговый модуль входов для ET 200S; внутримодульная диагностика, диагностика переполнения, мониторинг обрыва

1

6ES7134-4JB51-0AB0

AI 2/4 x RTD стандартный для термосопротивления или измерение сопротивления
аналоговый модуль входов для ET 200S;

  • 2 входа (3- и 4-проводное соединение) / 4 входа (2-проводное соединение)
  • Max. разрешение 15 bits + знак
  • Термосопротивление Pt100, Ni100
  • Модульная диагностика: переполнения, внутренний сбой, ошибка параметрирования
  • Поканальный мониторинг обрыва

2

6ES7135-4LB02-0AB0

AO 2 x U (1 ... 5 V, ± 10 V) /15 bit, high feature
аналоговый модуль выходов для ET 200S;

  • Внутримодульная диагностика
  • Параметрируемое подстановочное значения в случае сбоя CPU
  • Мониторинг короткого замыкания

2

6ES7135-4MB02-0AB0

AO 2 x I (± 20 mA, 4 ... 20 mA) /15 bit, high feature
аналоговый модуль выходов для ET 200S;

  • Внутримодульная диагностика
  • Параметрируемое подстановочное значения в случае сбоя CPU
  • Мониторинг короткого замыкания

1

6ES5710-8MA11

SIMATIC S5, 35 mm DIN рейка,
длина 483 mm для 19" шкафов

5

6ES7193-4CA40-0AA0

Терминальный модуль TM-EE15S26-A1,
2 × 6 выводов, терминальный доступ к AUX1 шине,  заказ: 5 штук

2

6ES7138-4CA01-0AA0

PM-E модуль питания; 24 V DC/10 A

  • Мониторинг входного напряжения

2

6ES7193-4CC20-0AA0

Терминальный модуль TM-P15S23-A1
2 × 3 выводов, терминальный доступ к AUX1 шине, заказ: 1 штука

1

6ES7151-1BA02-0AB0

Интерфейсный модуль IM 151-1 для ET 200S, High Feature


Дополнительные аксессуары

Кол-во

Заказной номер

Назначение

1

6ES7648-0CB00-0YA0

SIMATIC PC клавиатура(USB соединение); с интернациональной раскладкой

1

6ES7790-0AA01-0XA0

SIMATIC PC мышь(оптическая, 3-кнопочная) для программатора и PC; с адаптером


Дополнительные аксессуары

Возможные дополнительные аксессуары (обеспечиваемые пользователем):

  • Монитор, включая сетевой и сигнальный кабели
  • PROFIBUS кабель
Компоненты для последовательного подключения устройств сторонних производителей

Устройства с последовательным интерфейсом подключаются посредством CP 341 коммуникационных модулей к лабораторной системе. Библиотека блоков для адресации устройств поставляется в составе PCS 7 LAB Collection.

Кол-во

Заказной номер

Назначение

1

6ES7341-1AH02-0AE0

CP 341 коммуникационный модуль с 1 x RS 232C (V.24) интерфейсом

1

6ES7153-2BA02-0XB0

IM 153-2 High Feature
слейв для ET 200M подключаемый к PROFIBUS DP

1

6ES7390-1AE80-0AA0

Стандартная рейка
(без функции "горячей замены")
Длина: 482 mm (19")


Инсталляция

Инсталляция зависит от размера, доступного для установки, и требований окружающей лаборатории среды. В соответствии с руководством по инсталяции системы управления SIMATIC PCS 7, лабораторная система, определяемая конфигурационными списками, подходит не только для монтажа на стену, но также и в шкафах.

Это позволяет гибкое планирование конструкции системы. Можно применять как централизованную, так и децентрализованную версию системы.

Следующие компоненты могут размещаться внутри компактной защитной оболочки, если требуется:

  • SIMATIC PCS 7 BOX RTX
  • Компоненты с последовательным интерфейсом сторонних производителей
  • 24 V DC модуль питания для ET 200pro

Инсталляция предлагается также в форме услуги. Соответствующие запросы Вы можете направлять в:

Siemens AG
Industry Sector
Industry Automation Division
Control Components and Systems Engineering, Karlsruhe
Tel.: +49 721 595 -3776
Fax: +49 721 595-4711
E-mail: addon_s2.aud@siemens.com
